ADI亚德诺 AD5370 产品介绍

2026-03-09 0次

特性

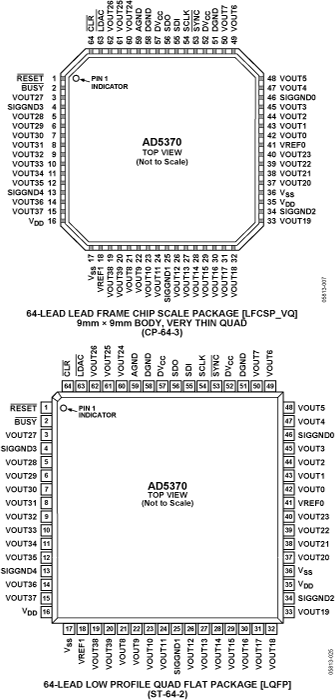

40通道DAC，采用64引脚LFCSP和64引脚LQFP封装
保证16位单调性
最大输出电压范围：4 × V_REF (20 V)
标称输出电压范围：-4 V至+8 V
提供多个独立的输出范围
允许用户可编程失调和增益的系统校准功能
通道分组和寻址特性

热关断功能
DSP/微控制器兼容串行接口
SPI串行接口
2.5 V至5.5 V数字接口
数字复位 (RESET)
清零至用户定义SIGGNDx的清零功能
DAC输出同步更新

产品详情和应用

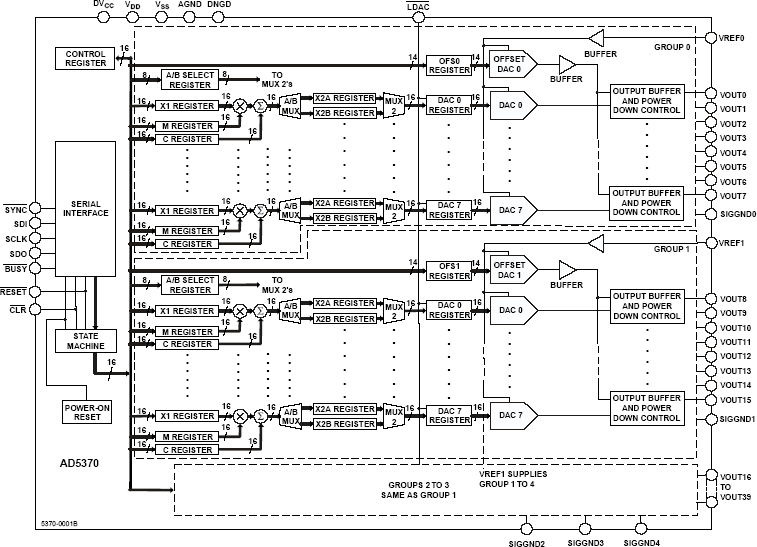

AD5370*是一款40通道的16-bit DAC，采用64引脚LFCSP封装和64引脚LQFP。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为5组，每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组通过失调DAC 1进行调整，第2组到第4组通过失调DAC 2进行调整。

AD5370提供V_SS从-16.5 V 到-4.5 V、V_DD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5370具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号（LVDS）串行接口。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器，允许去除增益和失调误差。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

自动测试设备（ATE）的电平设置

可变光学衰减器（VOA）

光学开关

工业控制系统

仪器仪表

*Protected by U.S. Patent No. 5,969,657; other patents pending.

Data Sheet, Rev. B, 3/08
