特性

产品详情和应用

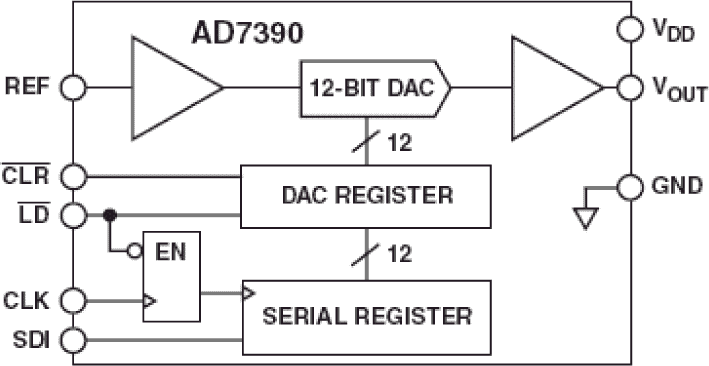

AD7390/AD7391系列分别是10/12位电压输出数模转换器，采用+3 V单电源供电。这些单芯片DAC采用CBCMOS工艺制造，适合3V单电源系统应用，具有成本低、易于使用的特点。保证工作电压范围为+2.7 V至+5.5 V，功耗小于100 µA，因而这款器件非常适合电池供电应用。

满量程电压输出由所施加的外部基准输入电压决定。轨到轨REF_IN 至DAC_OUT允许将满量程电压设置为正电源电压V_DD或其间的任何值。

双缓冲串行数据接口利用数据输入(SDI)、时钟(CLK)和芯片选择(CS/LD)引脚，提供高速、三线式、SPI和微控制器兼容型输入。此外，上电时或用户要求时，CLR输入可将输出设置为零电平。

两款器件均采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

AD7390/AD7391的额定温度范围为-40°C至+85°C扩展工业温度范围，提供塑料DIP和1.75 mm、薄型SO-8表面贴装两种封装。对于超紧凑型应用，还提供1.1 mm、超薄型TSSOP-8封装。
