特性

一个封装中集成两个12位DAC
微功耗：300 µA(5 V，包括基准电流)
省电模式：200 nA (5 V)，50 nA (3 V)
通过设计保证单调性
上电复位至0 V
可选缓冲/无缓冲基准电压输入

输出电压：0-V_REF
低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
采用轨到轨方式工作的输出缓冲放大器
通过LDAC引脚(低电平有效)同时更新DAC输出
温度范围：-40ºC至105ºC
三种关断功能

产品详情和应用

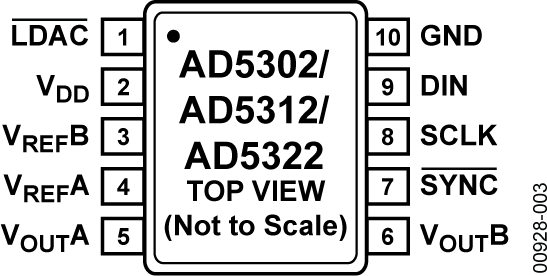

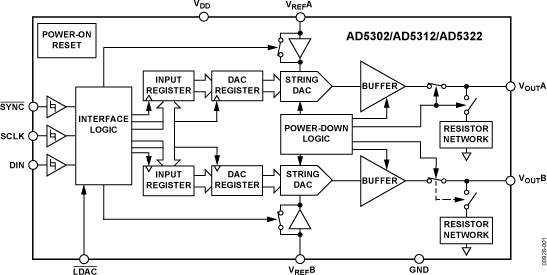

AD5302/AD5312/AD5322分别是双通道8/10/12位、缓冲电压输出DAC，提供10引脚µSOIC封装，采用+2.5 V至+5.5 V单电源供电，3 V时功耗为230 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5302/AD5312/AD5322采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色

提供10引脚MicroSOIC封装

低功耗，2.5 V至5.5 V单电源供电

3 V时功耗为0.7 mW，5 V时功耗为1.5 mW

轨到轨输出，压摆率为0.7 V/µs

采用多功能三线式串行接口，时钟速率最高达30 MHz

与AD5302(8位)和AD5312(10位)引脚兼容、软件兼容
