ADI亚德诺 AD5450 产品介绍

2026-03-09 0次

特性

乘法带宽：12 MHz
积分非线性(INL)：±0.25 LSB（8位）
8引脚TSOT和MSOP封装
2.5 V至5.5 V电源供电
引脚兼容的8/10/12/14位电流输出DAC
±10 V基准电压输入
50 MHz串行接口

更新速率：2.7 MSPS
扩展温度范围： -40℃至+125℃
四象限乘法
上电复位，具有掉电检测功能
功耗：<0.4 μA（典型值）
保证单调性
通过汽车应用认证

产品详情和应用

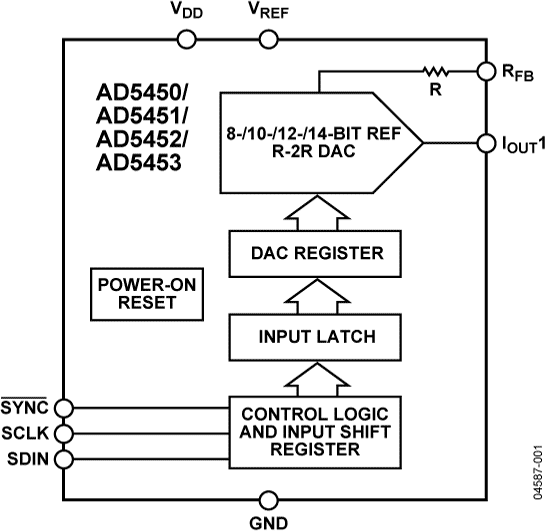

AD5450/AD5451/AD5452/AD5453 分别是CMOS 8/10/12/14位电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V电源供电，适合多种应用，包括电池供电的应用。

这些DAC采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，乘法带宽最高可达12 MHz。

这些DAC采用双缓冲3线式串行接口，并且与SPI^®、QSPI^™、MICROWIRE^™及大多数DSP接口标准兼容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

满量程输出电流由所施加的外部基准输入电压(V_REF)决定。尽管采用2.5 V至5.5 V单电源供电，这些器件仍能处理±10 V基准电压输入。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(R_FB)可提供温度跟踪和满量程电压输出。

AD5450/AD5451/AD5452/AD5453 DAC均采用8引脚小型TSOT封装，AD5452/AD5453还采用MSOP封装。此外，AD5453还提供8引脚LFSCP封装。

应用

便携式电池供电应用
波形发生器
模拟处理
仪器仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整
通过汽车应用认证
