特性

• 保证1/2 LSB INL (最大)
• 低功耗
  • 325µA (正常工作)
  • 0.4µA (完全关断模式)
• 单电源工作
  • 3V (MAX5236)
  • 5V (MAX5237)
• 节省空间的10引脚µMAX封装
• 满摆幅输出缓冲器
• 上电复位寄存器和DAC清零
• 1kΩ或200kΩ输出阻抗的可编程关断模式
• 复位清零
• 13.5MHz、兼容SPI/QSPI/MICROWIRE的3线串行接口
• 输出缓冲器驱动5kΩ || 100pF

产品详情和应用

MAX5236/MAX5237是精密、双路输出的10位数模转换(DAC)，5V单电源(MAX5237)工作时，消耗仅360µA的电源电流或3V单电源(MAX5236)工作时，消耗仅325µA的电源电流。这些芯片具有满摆幅输出缓冲器。内部增益放大器(1.6384V/V) 提供最大的DAC输出动态范围。

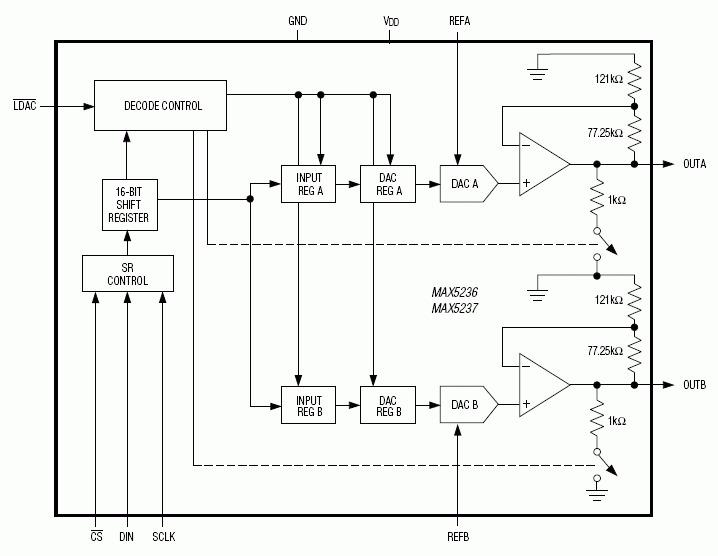

MAX5236/MAX5237具有13.5MHz、兼容SPI™/QSPI™/MICROWIRE™的3线串行接口。每个DAC输入由一个输入寄存器后跟一个DAC寄存器组成。16位移位寄存器数据加载到输入寄存器。输入寄存器数据可以分别或同时更新至DAC寄存器。另外，可编程控制位允许1kΩ或200kΩ输出阻抗的关断模式。

MAX5236/MAX5237满足扩展工业温度范围(-40°C至+85°C)，提供节省空间的10引脚µMAX®封装。

应用

• µP控制系统
• 自动测试设备(ATE)
• 数字增益与失调控制
• 工业过程控制
• 运动控制
