AD5063

量产

2.7 V至5.5 V、全精度、16位VOUT nanoDAC® 转换器,无缓冲,采用MSOP封装

ADI亚德诺 AD5063 产品介绍
2026-03-09 0次

特性


  • 单通道16位DAC,1 LSB INL
  • 上电预设为中间电平
  • 通过设计保证单调性
  • 3种关断功能
  • 低功耗串行接口,采用施密特触发式输入
  • 10引脚MSOP封装,低功耗
  • 快速建立时间:1 µs(最大值,AD5063-1模型)
  • 电源电压:2.7 V至5.5 V
  • 上电时毛刺非常低
  • 无缓冲电压能够驱动60 kΩ负载
  • SYNC中断设置


产品详情和应用

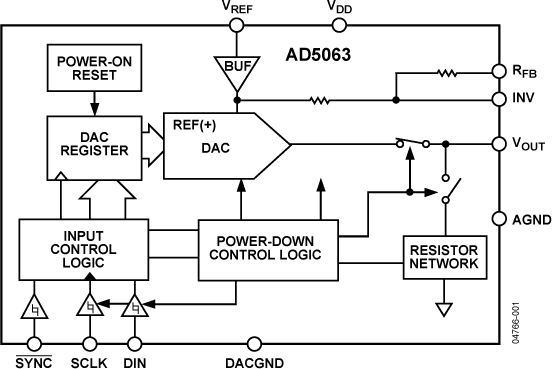

AD5063属于ADI公司的nanoDAC®系列产品,是一款低功耗、单通道16位无缓冲电压输出DAC,采用2.7 V至5 V单电源供电。相对精度规格为±1 LSB,保证工作单调性,微分非线性(DNL)规格为±1 LSB。AD5063采用片上电阻和10引脚MSOP封装,允许通过输出放大器产生双极性信号。这款器件采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™、DSP接口兼容。AD5063的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。上述器件内置一个上电复位电路,确保DAC输出上电至中间电平并保持该电平,直到对该器件执行一次有效的写操作为止。此外还具有关断特性,在关断模式下,器件在5 V时的功耗通常降至300 nA(典型值),并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于1 mV。

该器件上电时毛刺非常低。

产品聚焦
- 提供10引脚MSOP封装。
- 16位精度、1 LSB INL。
- 上电时毛刺非常低。
- 高速串行接口,时钟速率最高达30 MHz。
- 为用户提供三种关断模式。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
