特性

• 4.6Gsps输出刷新率
  • 直接合成RF输出，47MHz至1003MHz
  • 不会将HD3混叠到电缆频带
• 业内领先的DOCSIS 3.0噪底指标
  • -70dBc @ f_OUT = 900MHz，8通道(256 QAM)
  • -66dBc @ f_OUT = 900MHz，16通道(256 QAM)
  • -62dBc @ f_OUT = 900MHz，32通道(256 QAM)
  • -57dBc @ f_OUT = 500MHz，128通道(256 QAM)
• 9dBm (CW)高输出功率
  • 支持低功耗设计
• 4:1多路复用LVDS输入
  • 每个端口高达1150Mwps
  • 双数据率(DDR)模式
• 片上DLL用于同步输入数据
• 奇偶校验错误标识
• 内部50Ω差分输出匹配电阻
• 输入寄存器扫描模式
• 紧凑的17mm × 17mm、256引脚CSBGA封装
• 备有评估板(定购MAX5882EVKIT+)

产品详情和应用

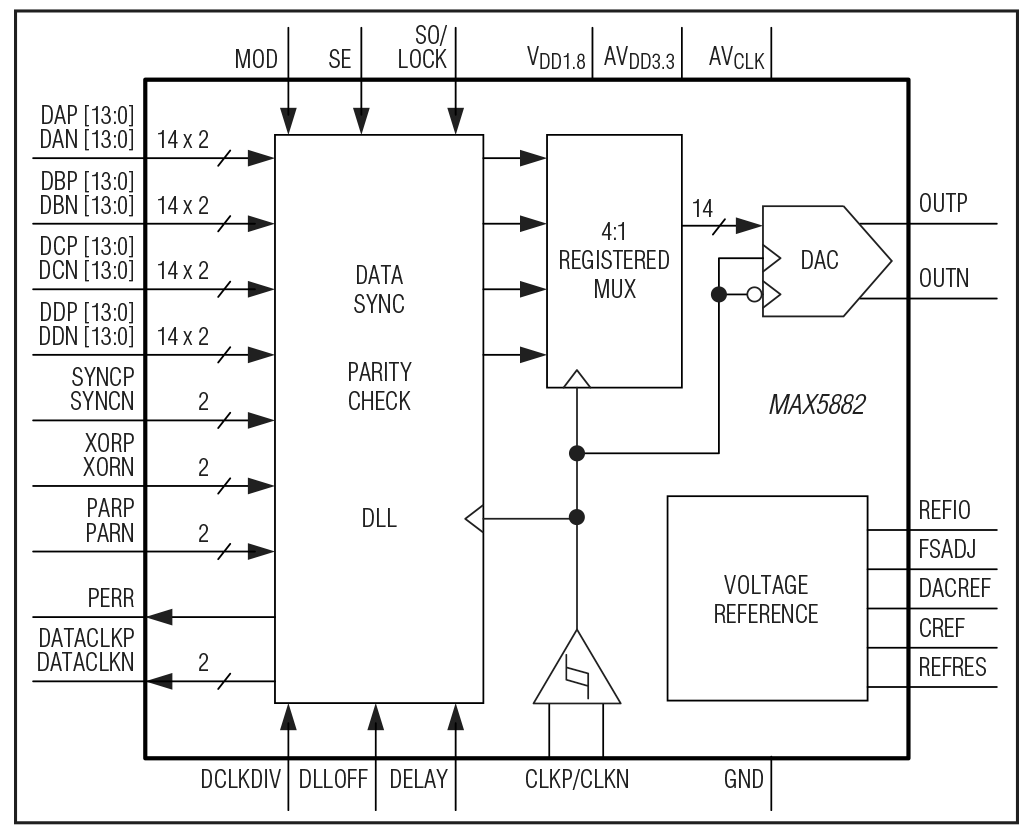

MAX5882为14位、4.6Gsps数/模转换器(DAC)，将电缆调制解调器终端(CMTS)和EQAM设备的多载波正交调幅(QAM)信号直接合成为RF输出。DAC具有优异的杂散特性和噪声、邻道功率(ACP)性能，并可根据电缆数据传输业务接口规范(DOCSIS®)的要求直接合成为47MHz至1003MHz电缆下行链路的多个载波。4.6Gsps刷新速率允许以数字方式产生高于2GHz带宽的信号。

器件具有四个14位、多路复用的低压差分信号(LVDS)输入端口，每个端口可工作在高达1150Mwps的双数据率(DDR)或单数据率(SDR)模式。输入支持差分高速收发器逻辑(DHSTL)输入电平。由于在时钟的上升沿和下降沿均触发转换，器件能够支持的速率为1/2 DAC刷新时钟频率。每个端口的输入数据速率为DAC刷新率的1/4或时钟速率的1/2。器件集成延时锁相环(DLL)，简化与FPGA或ASIC器件的接口。利用DLL调节输出时钟(DATACLK)的相位，以确保输入LVDS数据总线与数据锁存片上时钟保持恰当的定时关系。

器件为电流控制型DAC，集成50Ω差分输出匹配电阻，以确保最佳动态性能。器件采用3.3V和1.8V电源供电，工作在4.6Gsps时，功耗仅为2.3W。器件工作在扩展商业级温度范围(0°C至+85°C)，采用256 CSBGA无铅(Pb)/符合RoHS标准的封装。

应用

• 广播级视频调制器
• 电缆调制解调器终端系统(CMTS)
• DOCSIS兼容Edge QAM设备
• 视频点播(VOD)
