ADI亚德诺 AD5326 产品介绍
2026-03-09
0次
特性

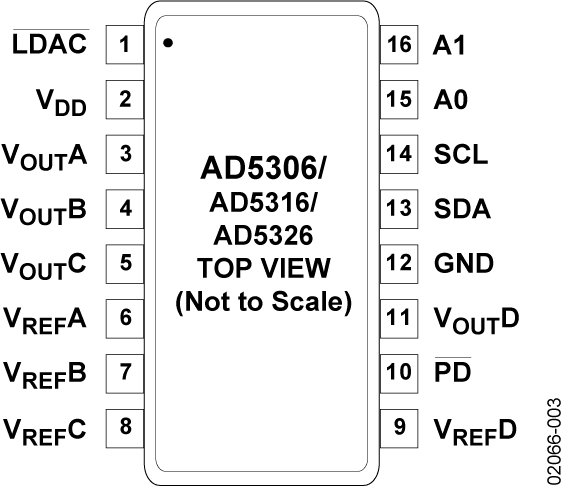

- 4个12位DAC,采用16引脚TSSOP封装
- 低功耗:500 µA (5 V),400 µA (3 V)
- 省电模式:300 nA (5 V),90 nA (3 V)
- 通过设计保证单调性
- 上电复位至0 V
- 双缓冲输入逻辑
- 输出范围:0 V至REF或0 V至2VREF
- 双线式(I2C™兼容)串行接口
- 数据回读设置
- 软件清零设置
- 通过LDAC引脚(低电平有效)同时更新
- 每个DAC均可选择缓冲/无缓冲基准电压输入
产品详情和应用

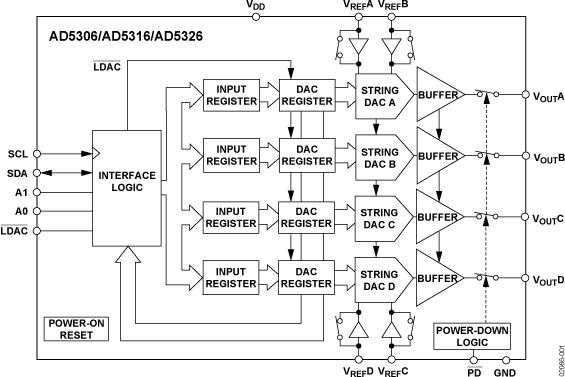

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC,提供16引脚TSSOP封装,采用2.5 V至5.5 V单电源供电,3 V时功耗为500 µA。这些器件内置片内输出放大器,能够提供轨到轨输出摆幅,压摆率为0.7 V/ µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD<3.6 V时,此接口为SMBus兼容。多个器件可以共用同一总线。
产品聚焦
I2C(Inter-IC)是飞利浦半导体公司的商标。
