ADI亚德诺 AD5392 产品介绍
2026-03-09
0次
特性
- AD5390：16通道、14位电压输出DAC
- AD5391：16通道、12位电压输出DAC
- AD5392: 8通道、14位电压输出DAC
- 保证单调性
- INL ±1 LSB，最大值(AD5391)
±3 LSB，最大值(AD5390-5/AD5392-5)
±4 LSB，最大值(AD5390-3/AD5392-3) - 1.25 V/2.5 V、10 ppm/ºC片内基准电压源
- 温度范围：−40°C至+85℃
- 轨到轨输出放大器
- 掉电模式
- 封装类型

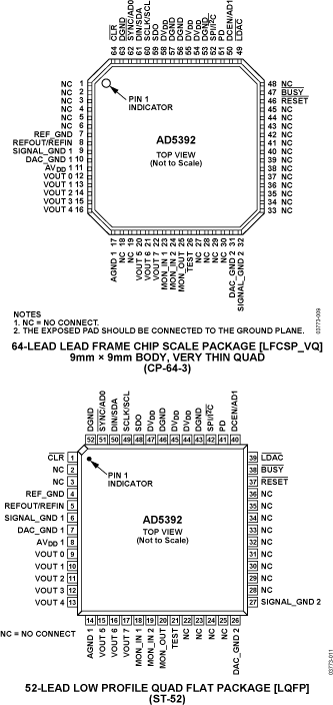

64引脚LFCSP (9 mm × 9 mm)
52引脚LQFP (10 mm × 10 mm) - 用户接口
- 欲了解更多特性，请参考数据手册
产品详情和应用

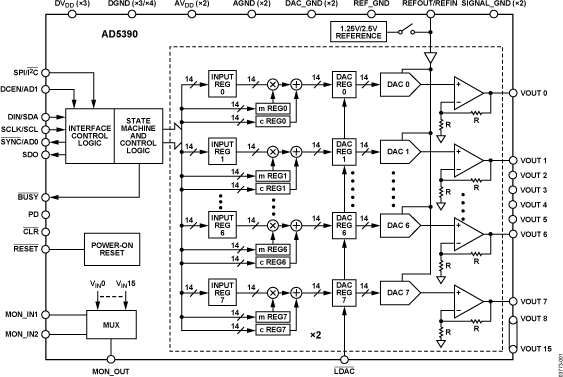

AD5390/AD5391分别是完整的16通道、14位和12位DAC，采用单电源供电。AD5392是一款完整的单电源、8通道、14位DAC。提供64引脚LFCSP或52引脚LQFP封装。所有通道均具有一个轨到轨的片内输出放大器。所有器件内置一个1.25 V/2.5 V、10 ppm/°C基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化输出放大器压摆率。
AD5390/AD5391/AD5392内置一个三线式串行接口，接口速度超过30 MHz，兼容SPI®、QSPI™、MICROWIRE™和DSP接口标准；以及一个I2C兼容接口，支持400 kHz数据传输速率。
输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。
每个通道的典型功耗为0.25 mA。
应用
- 仪器仪表和工业控制
- 功率放大器控制
- 电平设置(ATE)
- 控制系统
- 微机电系统(MEM)
- 可变光衰减器(VOA)
- 光收发器(MSA 300, XFP)
