特性

• MX7545的改进版本
• 增益精度可达±1 LSB（最大值）
• 快速接口时序
• 所有等级产品均提供12位精度
• MX7545A
  • V_DD = 5V时TTL/CMOS兼容
  • V_DD = 15V时CMOS兼容
• MAX7645
  • V_DD = 15V时TTL/CMOS兼容
• 小尺寸封装
• 改进的ESD保护性能

产品详情和应用

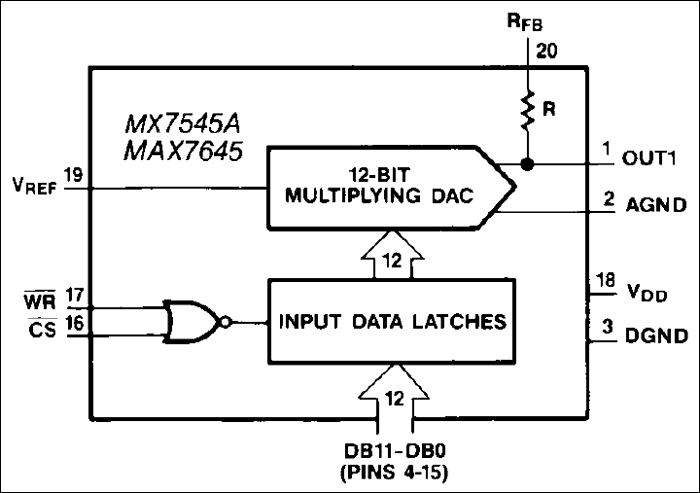

MX7545A和MAX7645是内置数据锁存器的12位CMOS乘法数模转换器(DAC)，是业界标准产品MX7545的改进版本。MX7545A具有100ns最大写入脉冲宽度（MAX7645为150ns），可与各种快速8位和16位微处理器进行接口。当低电平有效CS和低电平有效WR均为低电平时，MX7545A/MAX7645以单个12位宽数据字加载。低电平有效CS和低电平有效WR输入可以与低电平相连，从而使输入数据锁存器变成透明状态并降低这些DAC的无缓冲操作。

MX7545A额定采用+5V和+15V单电源供电。采用+5V电源时，数字输入与TTL和+5V-CMOS兼容，采用+15V电源时，保持高电压CMOS兼容性。采用+15V电源时，MAX7645与TTL和CMOS兼容。Maxim MX7545A和MAX7645使用的低温度系数薄膜电阻经过激光调整，线性度达到±¼ LSB，增益精度优于±1 LSB。数字输入受到改进的静电放电(ESD)损坏保护，可以承受超过6,000V（典型值）的ESD电压。MX7545A和MAX7645均采用20引脚窄体DIP、表面贴装小型和PLCC封装。

应用

• µP控制系统
• 自动测试设备
• 运动控制系统
• 可编程增益放大器
• 可编程电源
