特性

• 完整的16通道、12位DAC
• −10 V to +6 V, −12 V to +14 V, −16 V to +10 V, ±5 V and ±10 V
• −12 V至+14 V、−16 V至+10 V、±5 V和±10 V
• 集成DAC输出缓冲器，具备±20 mA输出电流能力

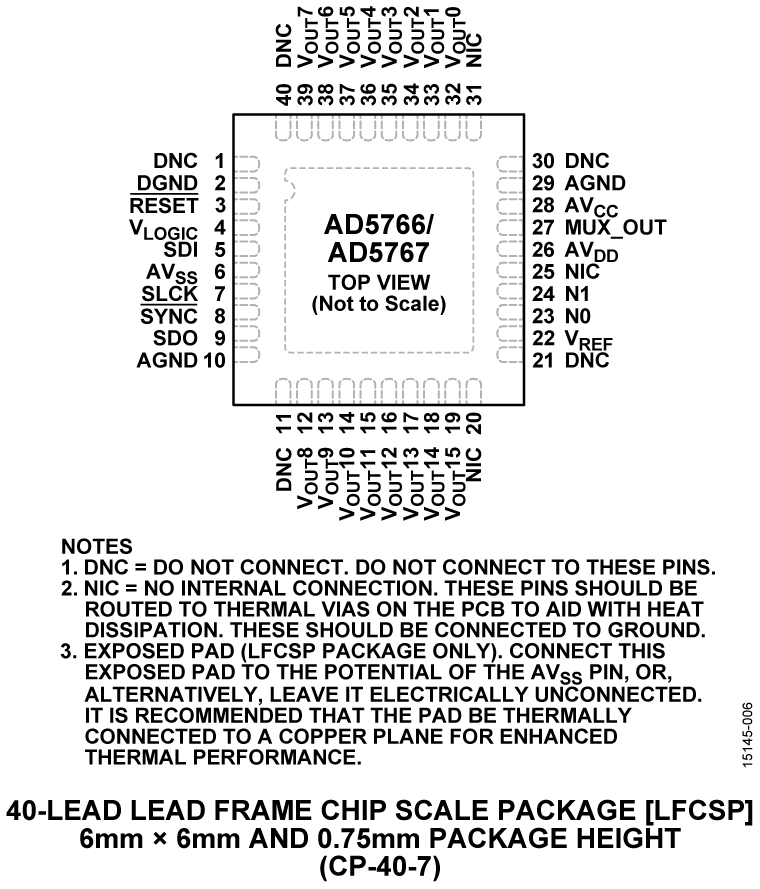

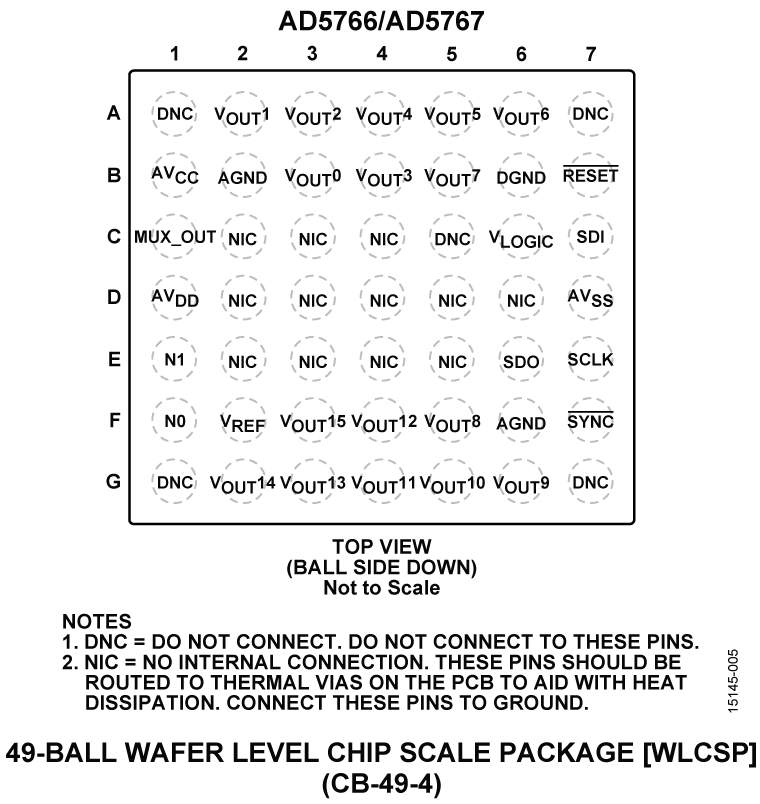

• 4 mm × 4 mm WLCSP和40引脚LFCSP两种封装
• 集成基准电压缓冲器
• 2个扰动信号输入引脚
• 通道监控多路复用器
• 1.8 V逻辑兼容性
• 温度范围：-40°C至+105°C

产品详情和应用

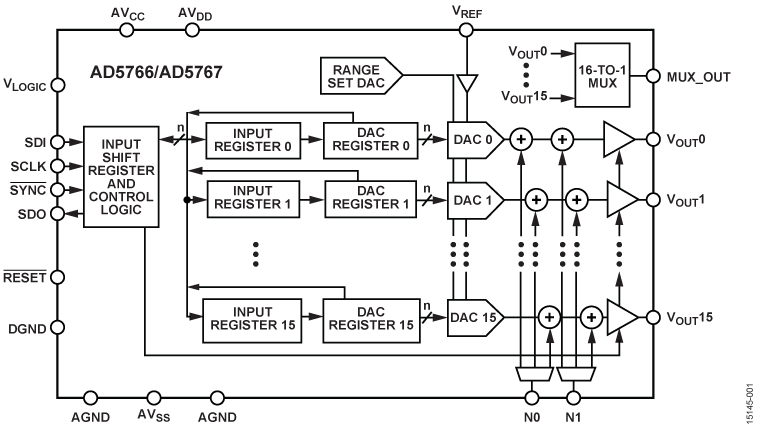

AD5766/AD5767分别是16通道、16/12位、电压输出denseDAC®数模转换器(DAC)。

这些DAC采用外部2.5 V基准电压产生输出电压。根据选择的电压范围，输出范围的中点可以调整，最小输出电压可以低至−20 V，最大输出电压可以高达+14 V。利用集成输出电压多路复用器可以监控16个通道中的每个通道。

AD5766/AD5767集成了输出缓冲器，后者具有20 mA的灌电流或源电流能力。结合这些缓冲器，通过专用扰动引脚可以将低频信号叠加在各DAC输出上。这些专用扰动引脚简化了系统设计，减少了类似外部方案所需的外部元件数目，例如运算放大器或电阻等。外部元件的减少使得AD5766/AD5767适合磷化铟Mach Zehnder调制器(InP MZM)偏置应用。

这些器件内置上电复位(POR)电路，确保DAC输出上电后箝位至接地并保持此电平，直到DAC输出范围配置完成。通过寄存器配置更新所有DAC的输出，用户选择DAC的其它功能也会同时更新。

AD5766/AD5767采用多功能四线式串行接口，在写入模式下能够以最高50 MHz的时钟速率工作，并与串行外设接口(SPI)、QSPI™、MICROWIRE™和DSP接口标准兼容。AD5766/AD5767还包含一个VLOGIC引脚，其旨在支持1.8 V/3.3 V/5 V逻辑。

AD5766/AD5767提供4 mm × 4 mm WLCSP和40引脚LFCSP两种封装。AD5766/AD5767的工作温度范围为−40°C至+105°C。

应用

• Mach Zehnder调制器偏置控制
• 光纤网络
• 仪器仪表
• 工业自动化
• 数据采集系统
• 模拟输出模块
