ADI亚德诺 AD5316 产品介绍

2026-03-09 0次

特性

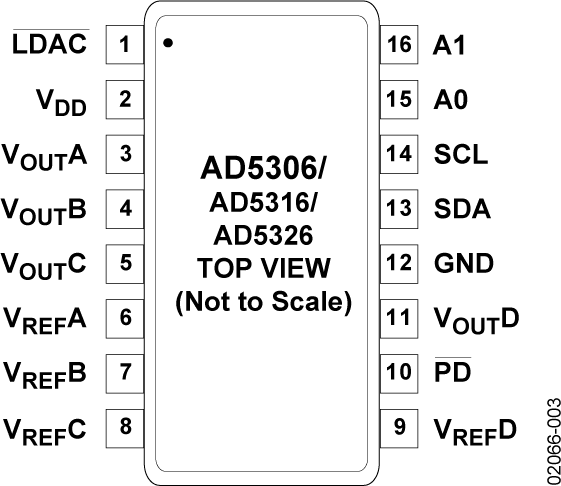

4个10位DAC，采用16引脚TSSOP封装
低功耗：500 µA (5 V)，400 µA (3 V)
关断模式的功耗：300 nA (5 V)，90 nA (3 V)
通过设计保证单调性
上电复位至0 V
双缓冲输入逻辑

输出范围：0 V至V_REF 或0 V至2V_REF
双线式(I²C™兼容)串行接口
数据回读设置；软件清零设置
通过LDAC引脚(低电平有效)同时更新
每个DAC均可选择缓冲/无缓冲基准电压输入
温度范围：-40°C至105°C

产品详情和应用

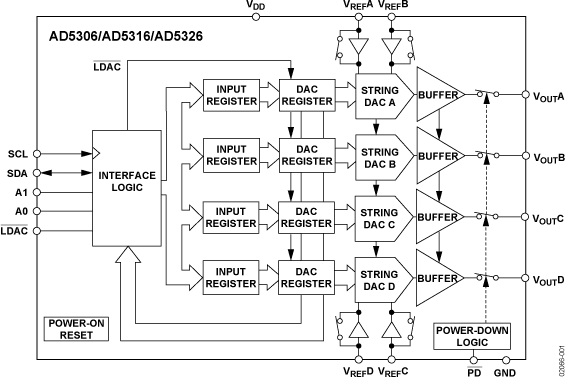

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当V_DD<3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品特色

提供16引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/µs

多个器件可以共用同一总线

双线式串行接口，时钟速率最高达400 kHz

与AD5306(8位)和AD5326(12位)引脚兼容、软件兼容
