ADI亚德诺 AD5532 产品介绍
2026-03-09
0次
特性
- 高度集成：12 mm x 12 mm LFBGA封装中集成32通道DAC
- 保证 14 位单调性
- 无限采样保持能力，精度达到 ±0.018%
- 无限采样保持的总非调整误差(TUE)：±2.5 mV
- 可调电压输出范围
- 回读功能
- DSP/微控制器兼容型串行接口
- 输出阻抗 0.5 Ω
- 输出电压跨度 10 V
- 温度范围：-40°C至+85°C
产品详情和应用

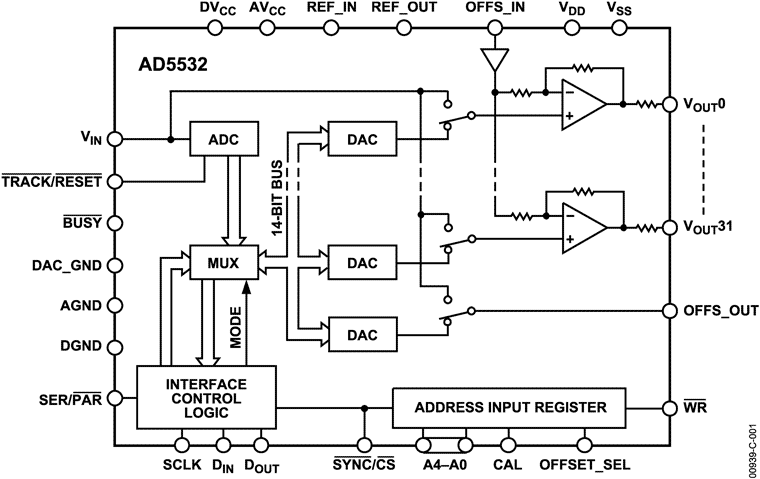

AD5532是一款32通道、双极性、电压输出、14位DAC，同时内置一个无限采样保持模式。选定的DAC寄存器通过SPI串行接口写入，然后此DAC的 VOUT 会更新，说明DAC寄存器中增加了新内容。DAC的选择通过地址位A0-A4完成。输出电压范围由OFFS_IN引脚上的失调电压和输出放大器的增益决定，但由于输出放大器的动态余量限制，该范围会限制在VSS+2V 至 VDD-2V 内。

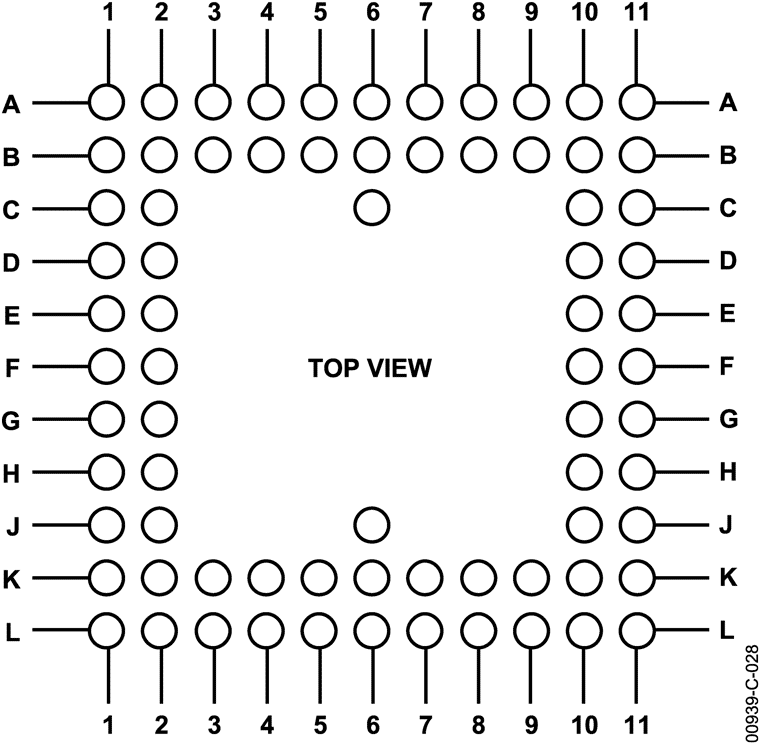

该器件的工作参数如下： AVCC = +5V±5%, DVCC= 2.7V 至 5.25V， VSS = -4.75V 至 -16.5V ，VDD = 8V to 16.5V，要求在REF_IN引脚上提供稳定的+3 V基准电压，以及在OFFS_IN引脚上提供失调电压。它采用12mm x 12mm、74引脚CSPBGA封装。
此外还提供该器件的另一版本AD5533，它只有采样保持模式，没有DAC工作模式。
