ADI亚德诺_AD7564_产品介绍

ADI亚德诺 AD7564 产品介绍

2026-03-09 0次

特性

一个封装中集成四个12位DAC
四象限乘法
单独的基准电压
单电源供电
采用+3.3 V/+5 V电源时保证达到规定的性能

低功耗
多功能串行接口
同时更新功能
复位功能
28引脚SOIC、SSOP和DIP封装

产品详情和应用

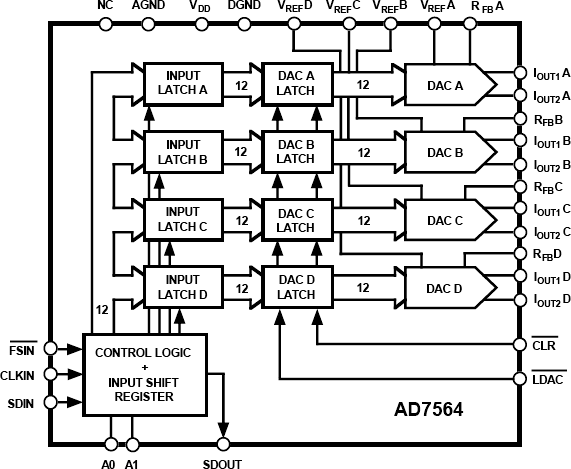

AD7564为单芯片器件，内置四个12位DAC。这些DAC提供标准电流输出，具有单独的V_REF、I_OUT1、I_OUT2和R_FB引脚，采用+3.3 V至+5 V单电源供电。

AD7564是一款串行输入器件，利用FSIN、CLKIN和SDIN来加载数据。两个地址引脚A0和A1可设置器件地址，利用这一特性可以简化多DAC环境中的器件加载。或者，也可以忽略A0和A1，用串行输出功能来配置菊花链系统。

利用异步LDAC输入可以同时更新所有DAC，而置位异步CLR输入则可以使所有DAC清零。

该器件提供28引脚SOIC、SSOP和DIP三种封装。
