特性

• +4.5V至+5.5V单电源供电
• 超低电源电流：
  • 工作时为0.8mA
  • 关断模式下为2.5µA
• 超小型16引脚QSOP封装
• 地至V_DD基准输入范围
• 输出缓冲放大器提供轨到轨摆幅
• 10MHz串行接口，与SPI、QSPI（CPOL = CPHA = 0或CPOL = CPHA = 1）和MICROWIRE兼容
• 双缓冲寄存器支持同步更新
• 用于菊花链连接的串行数据输出
• 上电复位可将串行接口清零并将所有寄存器设置为零
• 软件关断
• 软件可编程逻辑输出（µC I/O扩展器）
• 异步硬件清除可将所有内部寄存器复位为零

产品详情和应用

MAX534串行输入、电压输出、8位四通道数模转换器(DAC)采用+4.5V至+5.5V单电源供电。内部精密缓冲器提供轨到轨摆幅，基准输入范围包括接地和正供电轨。MAX534具有2.5µA关断模式。

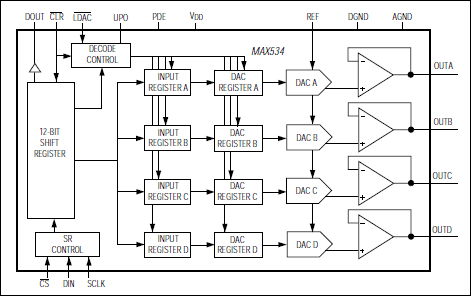

串行接口为双缓冲：一个12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。12位串行字由八个数据位和四个控制位（用于DAC选择和特殊编程命令）组成。输入和DAC寄存器都可以通过单个软件命令进行独立更新或同时更新。两个额外的异步控制引脚（低电平有效LDAC和低电平有效CLR）用于同步更新输入和DAC寄存器或将其清零。

该接口与SPI^™、QSPI^™（CPOL = CPHA = 0或CPOL = CPHA = 1）和MICROWIRE^™兼容。缓冲数据输出用于串行器件的菊花链连接。

除了16引脚DIP和CERDIP封装外，MAX534还采用占用面积与8引脚SO封装相同的16引脚QSOP封装。

如需确保工作电压为2.7V，请参见MAX533数据手册。

应用

• 数字增益与失调控制
• 便携式仪表
• 可编程衰减器
• 可编程电流源
