特性

• 八通道高精度DAC
  • 12位精度，无需调整
  • ±1 LSB INL，带缓冲电压输出
  • 整个工作条件下保证单调
  • 每路DAC具有独立设置模式
• 三种可选择的内部精密基准：
  • 2.048V、2.500V或4.096V
• 内部输出缓冲器
  • 采用外部基准支持满幅工作
  • 4.5µs建立时间
  • 输出可直接驱动2kΩ负载
• 6.5mm × 4.4mm 20引脚TSSOP封装或超小尺寸、2.5mm × 2.3mm 20焊球WLP封装
• 2.7V至5.5V较宽的供电范围
• 独立的1.8V至5.5V V_DDIO电源输入
• 快速的50MHz、4线、SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 可编程内置看门狗定时器
• 引脚可选择上电复位，DAC输出为零刻度或中间刻度
• /LDAC和/CLR用于异步DAC控制
• 可选择三种关断输出阻抗
  • 1kΩ、100kΩ或高阻

产品详情和应用

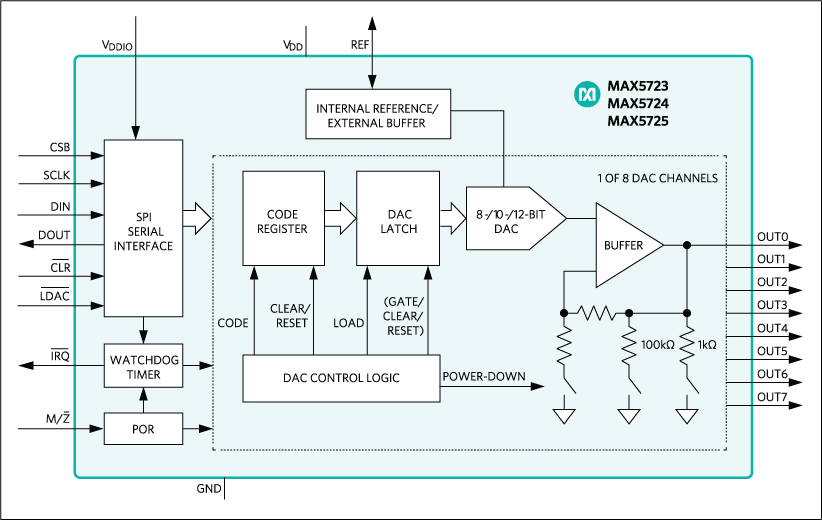

MAX5723/MAX5724/MAX5725 8通道、低功耗、8/10/12位、电压输出数/模转换器(DAC)包括输出缓冲器和一个3ppm/°C内部基准(可选择为2.048V、2.500V或4.096V)。MAX5723/MAX5724/MAX5725可接受2.7V至5.5V宽电源电压范围，具有超低功耗(6mW)，适合绝大多数低压应用。准确的外部基准输入允许器件满摆幅工作，对外部基准表现为100kΩ (典型值)等效负载。

MAX5723/MAX5724/MAX5725具有快速50MHz、4线SPI/QSPI™/MICROWIRE/DSP兼容的串行接口，工作在高达50MHz时钟速率。DAC输出带缓冲器，具有每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5723/MAX5724/MAX5725根据M//Z的逻辑输入状态将DAC输出复位至零或中间值，为大多数控制系统提供灵活性。内部基准在初始上电时处于关断状态，允许采用外部基准。MAX5723/MAX5724/MAX5725可利用软件LOAD命令或硬件加载DAC逻辑输入(/LDAC)同步更新输出。

MAX5723/MAX5724/MAX5725内置可编程看门狗功能，使能后用于监测I/O接口的动作及信号完整性操作。

清零逻辑输入(/CLR)允许异步清除CODE和DAC寄存器的内容，并同时将DAC输出置于可编程的默认值。MAX5723/MAX5724/MAX5725采用20引脚TSSOP封装以及超小型、20焊球WLP封装，工作在-40°C至+125°C温度范围。

应用

• 自动调谐和光控制
• 增益与失调调节
• 便携式仪表
• 功率放大器控制和偏置
• 过程控制与伺服环路
• 可编程电压及电流源
