特性

• 理想用于ATE和高精度设备
  • 在整个温度范围内保证±1 LSB (最大值) INL精度
• 驱动10kΩ || 100pF负载时可快速建立(3µs)
• 上电时，将DAC输出安全地复位至零或中间值(引脚可选)
  • 可预先确定系统上电或复位时的状态
• 负电源(AVSS)选项在0V下确保INL/DNL指标
• SPI接口兼容1.7V至5.5V逻辑
• 高度集成，缩短开发时间、减小PCB面积
  • 电压输出缓冲可直接驱动2kΩ负载满摆幅工作
  • 集成基准缓冲器
  • 无需外部放大器
• 4mm × 5mm、24引脚TQFN小尺寸封装

产品详情和应用

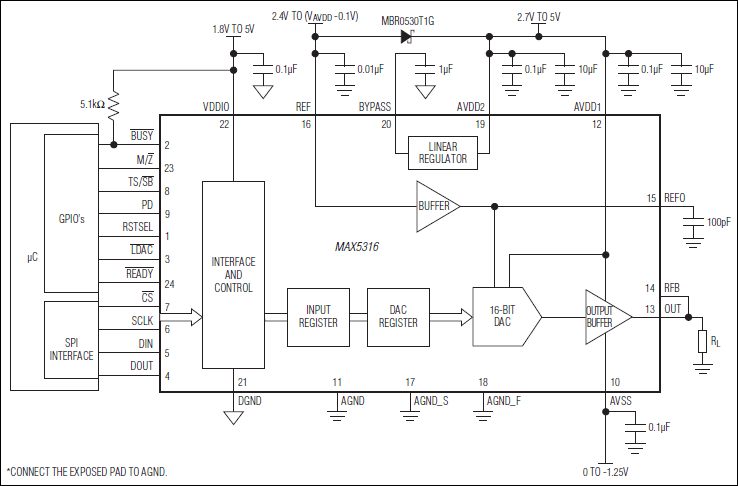

MAX5316为高精度、16位、串行SPI输入、电压缓冲输出数/模转换器(DAC)，采用4mm x 5mm、24引脚TQFN封装。在-40°C至+105°C整个温度范围内，器件可保持±1 LSB INL (最大值)和±0.25 LSB DNL (典型值)精度。

DAC提供电压缓冲输出，具有3µs快速建立时间，在FSR内保持低失调和±0.6ppm/°C (典型值)的增益温漂。加载/感应输出(OUT)有助于在驱动长线负载时保持高精度指标，独立的AVSS电源允许放大器输出至0V (GND)电平，在接近地电位时确保线性指标。

上电时，器件将输出复位至零或中间值。

2.7V至5.5V较宽的供电范围，集成的低温票、低噪声基准缓冲器，简化器件设计。MAX5316具有50MHz 3线SPI接口；如需I²C接口，可使用MAX5317。

MAX5316采用24引脚TQFN-EP封装，工作在-40°C至+105°C温度范围。

应用

• 自动校准
• 自动测试设备
• 通信系统
• 数据采集系统
• 增益与失调调节
• 医疗装置
• 过程控制与伺服环路
• 可编程电压及电流源
• 测试与测量
