ADI亚德诺_AD3530_产品介绍

ADI亚德诺 AD3530 产品介绍

2026-03-09 0次

特性

16位分辨率，±3 LSB₁₆ INL, ±1 LSB₁₆ DNL
TUE：±0.22% FSR（最大值）
失调误差：±1.6mV（最大值）
增益误差：±0.26% FSR（最大值）
保证拉电流：50mA
超低裕量：25mV（20mA负载）
噪声谱密度（外部基准电压源）：62nV/√Hz
噪声谱密度（内部基准电压源）：115nV/√Hz

输出电压、电流和裸片温度监视器
50MHz SPI写入和读取
电源电压范围：2.7V至5.5V
1.2V或1.8V兼容数字接口
工作温度范围：−40°C至+125°C
小型封装：2.1mm × 2.2mm、25引脚WLCSP

产品详情和应用

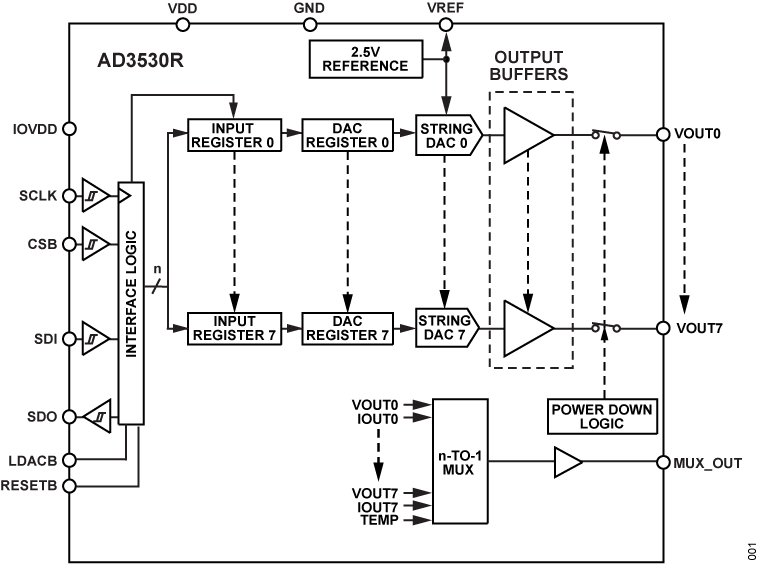

AD3530/AD3530R 是低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC)，包括软件可编程增益控制，对于 2.5V 的参考电压，可实现 2.5V 或 5V 的满量程输出范围。该器件采用 2.7V 至 5.5V 单电源供电，设计上保证单调性。AD3530R 还提供 2.5V、5ppm/°C 内部基准电压源（默认情况下处于禁用状态）。

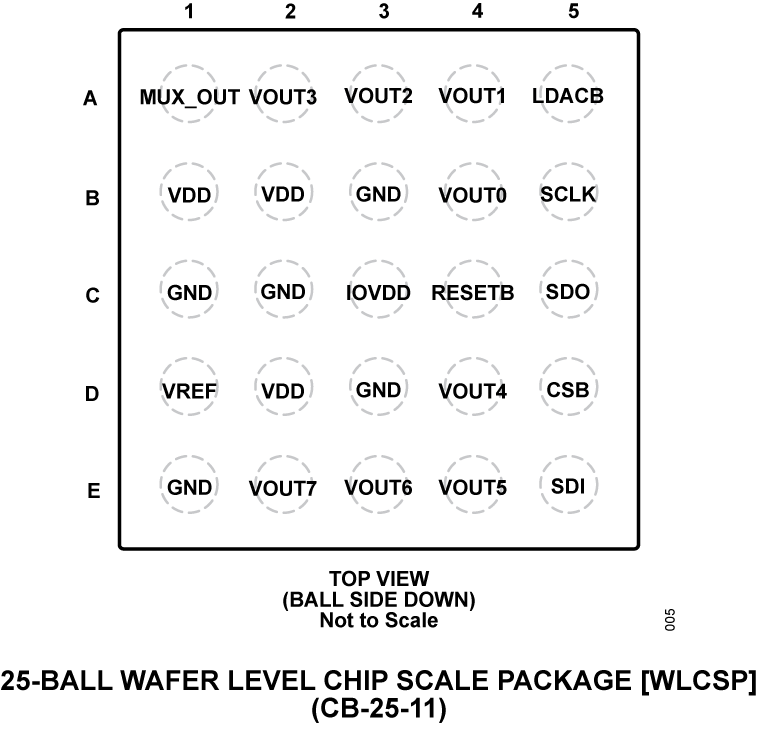

该设备包括集成多路复用器，可以监控输出电压、电流和内部芯片温度。AD3530/AD3530R 采用 2.1mm × 2.2mm、25 球 WLCSP 封装。该套件采用上电复位 (POR) 电路，确保在执行有效写入操作之前，DAC 输出功率一直保持上电并接地至 32kΩ。DAC 还包含断电模式，可将电流消耗降低至典型值 670μA。

串行外设接口 (SPI) 和 MICROWIRE^® 兼容的 4 线串行接口可在低至 1.08V 至高至 1.98V 的逻辑电平和高达 50MHz 的时钟速率下运行。

应用

光收发器
测试和测量
工业自动化
数据采集系统
