AD5044

量产

全精度、四通道、14位、缓冲电压输出、4.5 V至5.5 V nanoDAC®,采用SPI接口

ADI亚德诺 AD5044 产品介绍
2026-03-09 0次

特性


  • 低功耗四通道12/14/16位DAC,±1 LSB INL
  • AD5666的引脚兼容、性能升级产品
  • 独立和共用电压参考引脚选项
  • 轨到轨工作
  • 4.5 V至5.5 V电源供电
  • 上电复位至零电平或中间电平
  • 3种关断功能以及各通道独立关断功能
  • 硬件LDAC和软件LDAC 覆盖功能
  • CLR 功能,清零至可编程码
  • SDO菊花链选项
  • 14/16引脚TSSOP封装
  • 内部基准电压缓冲及内部输出放大器

产品详情和应用

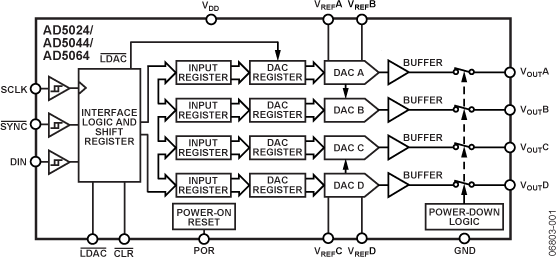

AD5024/AD5044/AD5064是低功耗、四通道12/14/16位缓冲电压输出:nanoDAC® DAC,相对精度特性为1 LSB INL(积分非线性)、1 LSB DNL(差分非线性),具有独立的基准电压引脚,可以采用4.5 V至5.5 V单电源供电。此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI、QSPI™、MICROWIRE™和DSP接口标准兼容。片内提供基准电压缓冲。AD5024/AD5044/AD5064内置一个上电复位电路,确保DAC输出上电至零电平或中量程,并保持该电平,直到对该器件执行一次有效的写操作为止。AD5024/AD5044/ AD5064具有关断特性,在关断模式下,器件在5 V时的功耗降至400 nA,并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品特色

  1. 四通道、16引脚TSSOP封装。
  2. 16位精度、1 LSB INL
  3. 上电时毛刺非常低。
  4. 高速串行接口,时钟速率最高达50 MHz。
  5. 复位至已知输出电压(零电平或中间电平)。

应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器
