特性

• 小型8引脚SOT23封装(3mm x 3mm)
• 低功耗
  • 工作电流：100µA
  • 关断电流：< 1µA
• +2.7V至+5.5V单电源供电
• 双路缓冲电压输出
• 可编程关断模式
• 25MHz、3线串行接口
• 与SPI、QSPI和MICROWIRE兼容

产品详情和应用

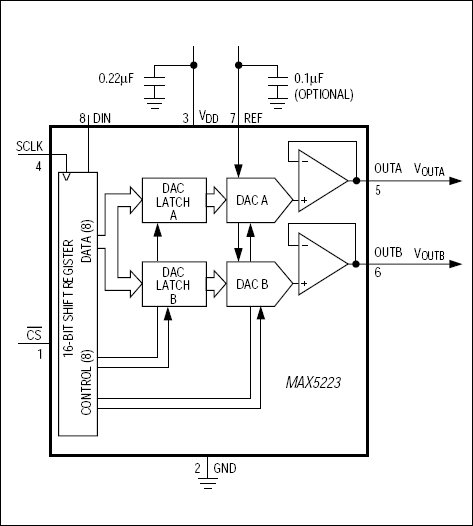

MAX5223包含两个8位、缓冲、电压输出数模转换器（DAC A和DAC B），采用小型8引脚SOT23封装。DAC输出可在地和VDD的100mV以内提供和吸收1mA电流。MAX5223采用+2.7V至+5.5V单电源供电。

该器件采用3线串行接口，工作时钟速率高达25MHz，并与SPI^™、QSPI^™和MICROWIRE^™接口标准兼容。串行输入移位寄存器长度为16位，由8位DAC输入数据以及用于DAC选择和关断控制的8位组成。DAC寄存器可以在低电平有效CS的正边沿独立加载或并行加载。

MAX5223具有超低功耗并采用小型8引脚SOT23封装，非常适用于便携式和电池供电应用。电源电流仅为100µA，在关断模式降至1µA以下。此外，基准输入在关断期间与REF引脚断开，降低了系统的总功耗。

应用

• 电缆调制解调器
• 蜂窝电话
• 无绳电话
• 数码相机
• 传真
• 手持终端
• 调制解调器
• 笔记本电脑
• 寻呼机
• 掌上电脑
• PDA与数字助理
• 笔输入掌上电脑
• 便携式患者监视/药物传递
• 便携式测试仪
• 打印机
