ADI亚德诺 LTC2686 产品介绍

2026-03-09 0次

特性

八个独立的SoftSpan DAC通道
可独立编程的输出范围：0 V至5 V、0 V至10 V、±5 V、±10 V、±15 V
所有范围内均可实现12/16位分辨率
灵活的单电源或双电源供电
最大INL误差：±3 LSB (LTC2686-16)、±0.75 LSB (LTC2686-12)
4.096 V精密基准电压源，±10 ppm/°C（最大值）

A/B切换或正弦扰动使用多达3个切换引脚
用于输出电压和负载电流检测的多路复用器
确保输出驱动±55 mA

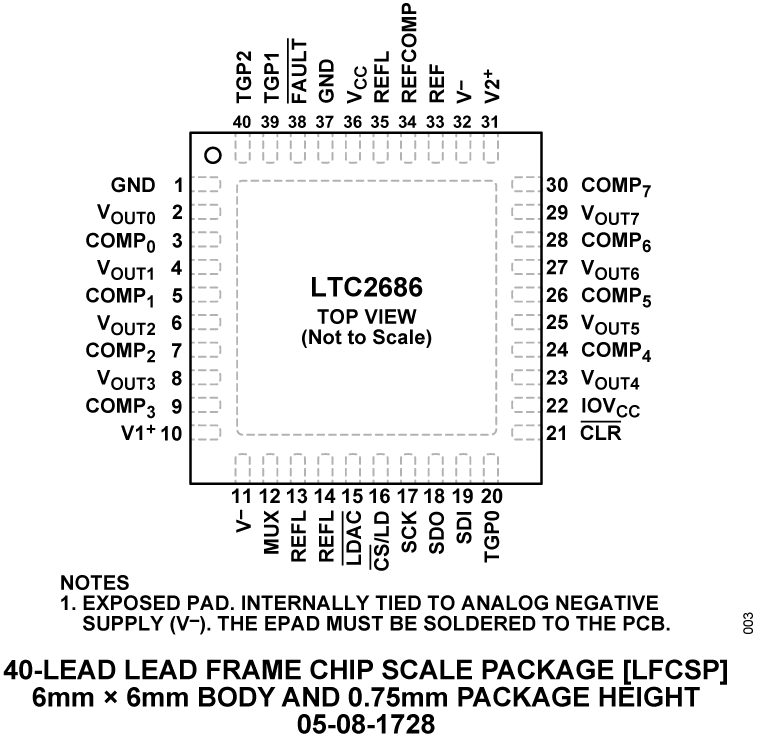

6 mm x 6 mm、40引脚LFCSP

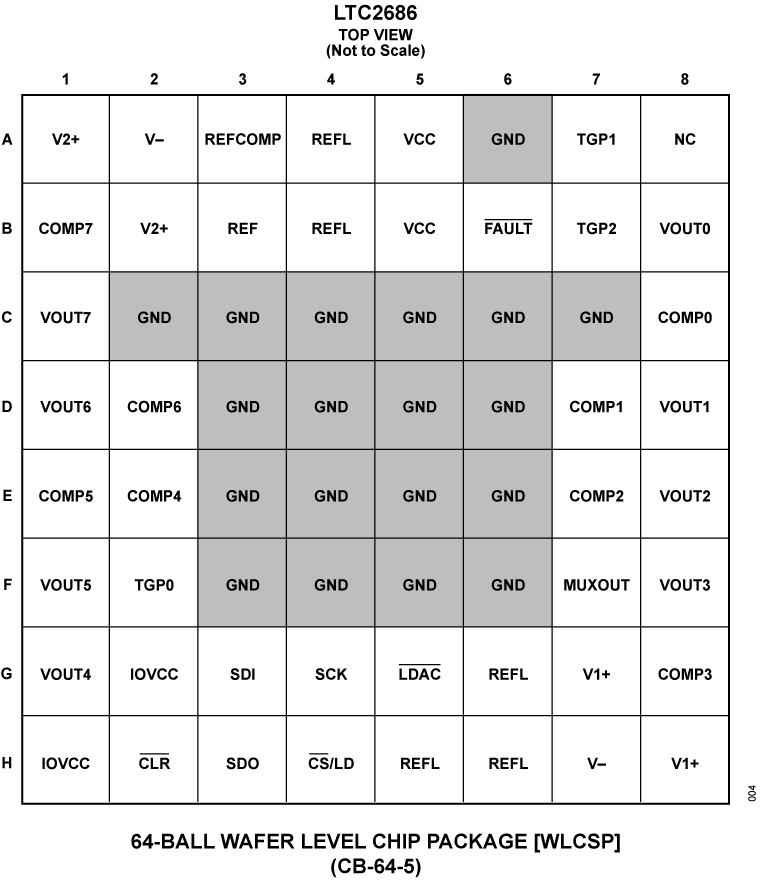

4.5 mm × 4.5 mm、64引脚WLCSP

产品详情和应用

LTC2686是一款集成精密基准电压源的8通道、16位、±15 V数模转换器(DAC)。LTC2686保证单调性，内置轨到轨输出缓冲器，具有55 mA的吸电流或源电流能力。此SoftSpan^™ DAC提供五种高达±15 V的输出范围。每个通道范围可独立编程。

内部4.096 V精密基准电压源可设置输出电压的精度。外部基准电压源可用于其他的范围选项。三个切换引脚支持输入寄存器A和输入寄存器B在多个频率下切换或正弦扰动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。

可编程失调和增益寄存器提高了DAC输出精度。

串行外设接口(SPI)和MICROWIRE^™兼容的三线串行接口可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。

应用

光纤网络
仪器仪表
数据采集
自动测试设备
过程控制和工业自动化
