ADI亚德诺 AD5307 产品介绍

2026-03-09 0次

特性

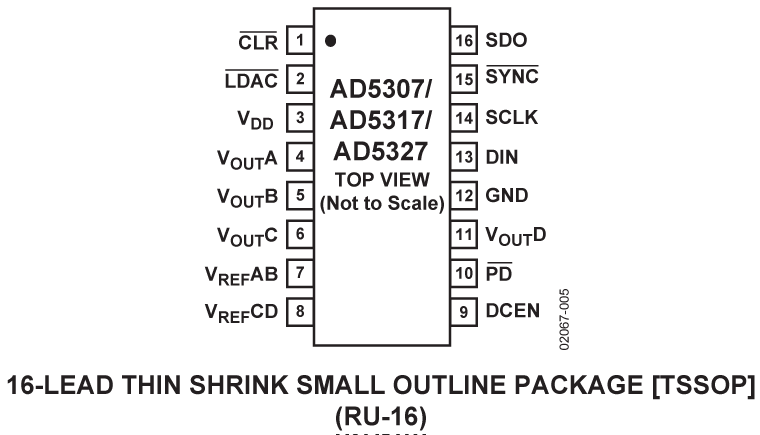

Four 8-Bit DACS in 16-Lead TSSOP
Low Power: 500 µA @ 5 V, 400 µA @ 3 V
Power-Down to 300 nA @ 5 V, 90 nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Double-Buffered Input Logic
Output Range: O-V_REF O-2V_REF
_{Low Power, SPI™, QSPI™, MICROWIRE™ and DSP-Compatible 3-Wire Serial Interface}

Simultaneous Update of DAC Outputs via LDAC pin (active low)
Asynchronous Clear Facility via CLR pin (active low)
SDO Daisy-Chaining Option
Buffered/Unbuffered Reference Input Options for each DAC pair

产品详情和应用

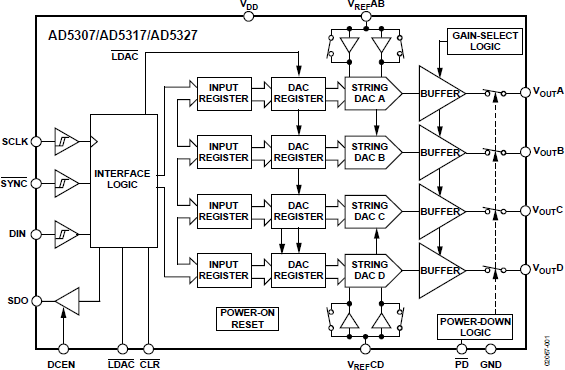

AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

提供16引脚TSSOP封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/µs

三线式串行接口，时钟速率最高达30 MHz

与 AD5317 (10位)和AD5327 (12位)引脚兼容、软件兼容
