特性

产品详情和应用

  AD5570是一款单通道、16位、串行输入、电压输出数模转换器(DAC)，采用±11.4 V至±16.5 V电源供电。积分非线性(INL)和微分非线性(DNL)误差均精确到1 LSB。上电期间，当电源电压变化时，V_OUT通过一个低阻抗路径箝位在0 V。

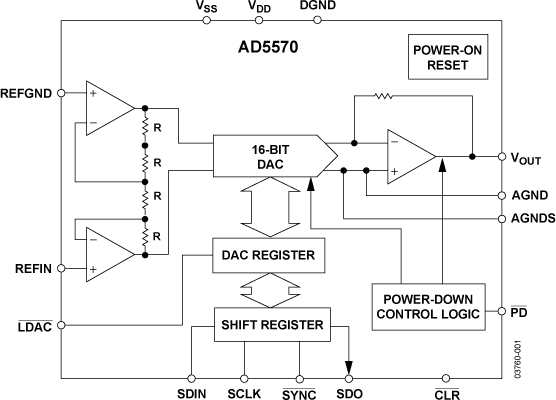

AD5570 DAC内置一组配套基准电压缓冲，因而可以使用单一正基准电压。REFIN上的电压经过增益放大和内部反相，为DAC内核提供正、负基准电压。将基准电压缓冲置于芯片上，则无需使用变换器、精密放大器和电阻等外部元件，从而缩减总体尺寸与成本。

AD5570采用多功能三线式接口，并且与SPI®、QSPI™、MICROWIRE™、DSP®接口标准兼容。器件输入数据格式为16位串行字。可以通过SDO引脚获得串行数据，用于菊花链配置。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。

AD5570具有多种特性，其中 LDAC 可用来更新DAC的输出。该器件还具有省电引脚(PD ，可以将DAC置于低功耗状态， CLR 引脚则可以将输出清零至0 V。

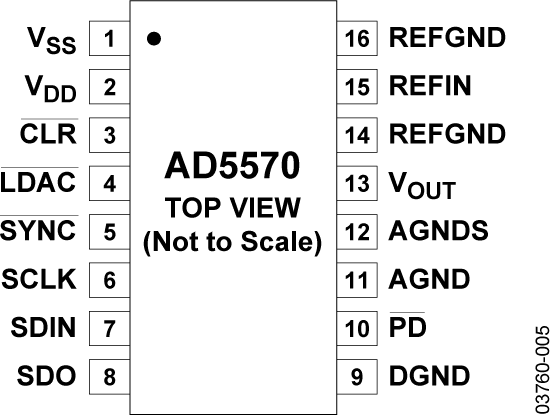

AD5570采用16引脚SSOP封装。

产品聚焦
1. INL和DNL最大值均为1 LSB。
2. 缓冲电压输出最高可达±14 V。
3. 上电期间输出受控。
4. 片内基准电压缓冲。
5. 宽工作温度范围：−40°C至+125°C。

应用
- 工业自动化
- 自动测试设备
- 过程控制
- 数据采集系统
- 通用仪器仪表
