特性

产品详情和应用

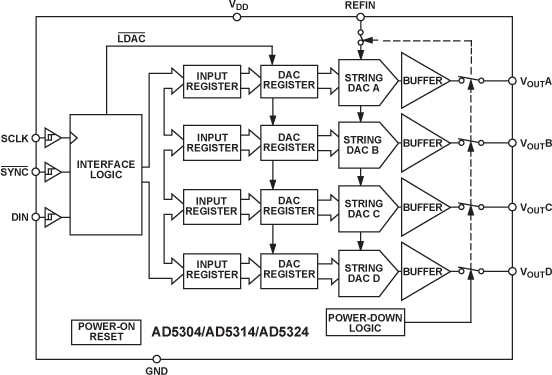

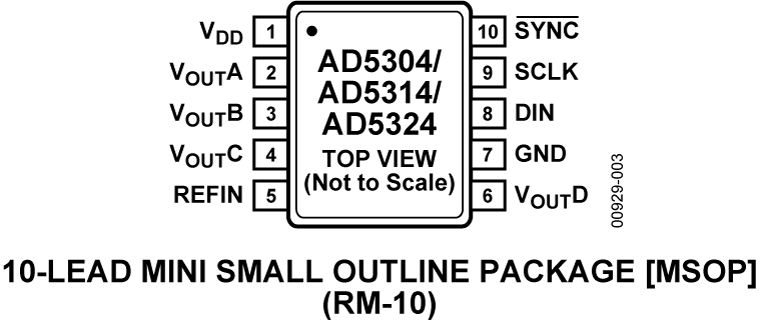

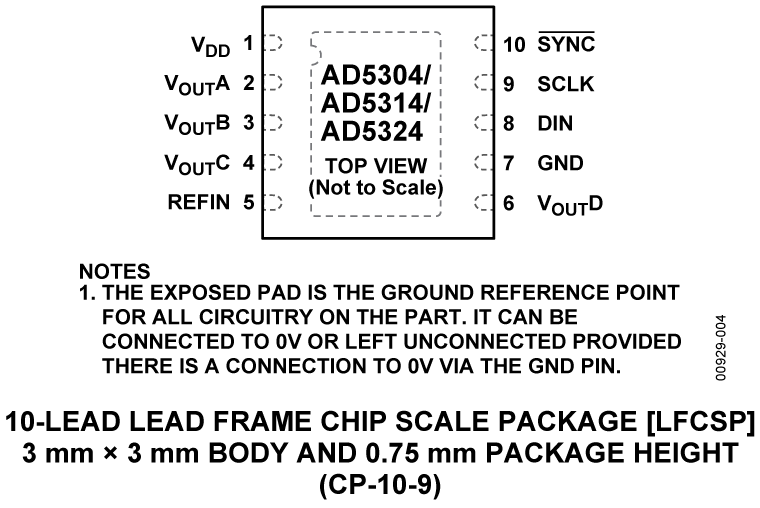

AD5304/AD5314/AD5324分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚MSOP和10引脚LFCSP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/µs。所用的三线式串行接口能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

四个DAC的基准电压均从一个基准电压引脚获得。利用软件/LDAC功能则可以同时更新所有DAC的输出。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，可将功耗降至200 nA(5 V，3 V时为80 nA)。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为3 mW，3 V时功耗为1.5 mW，省电模式下则降至1 µW。
