ADI亚德诺_AD9789_产品介绍

ADI亚德诺 AD9789 产品介绍

2026-03-09 0次

特性

DOCSIS 3.0性能：4个QAM载波
- 整个频段范围（47 MHz至1 GHz）内的ACLR：
  - −75 dBc（f_OUT= 200 MHz时）
  - -72 dBc（f_OUT= 800 MHz时，噪声）
  - -67 dBc（f_OUT= 800 MHz时，谐波）
- 非均衡MER = 42 dB
片内及旁路特性
- 内置SRRC滤波器的4个产品详情和应用

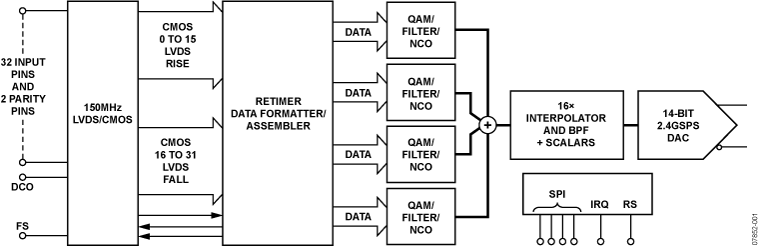

  AD9789是一款灵活的高性能、2400 MSPS、14位RF数模转换器(DAC)，其中整合了QAM编码器、插值器和上变频器。灵活的数字接口可以接受多达四个通道的复数数据。QAM编码器支持的星座维数为16、32、64、128和256，SRRC滤波器系数适合所有标准。
  片内速率转换器通过固定DAC时钟支持各种波特率。数字上变频器可以在0至0.5 × f_DAC范围内设置信道。因此可以在DC至f_DAC范围内的任何位置合成四个相邻信道。

  AD9789内置一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。灵活的数字接口可以配置为4位、8
