特性

• 集成的精准基准

  • 2.5V 全标度 10ppm/°C (LTC2630-L)
  • 4.096V 全标度 10ppm/°C  (LTC2630-H)

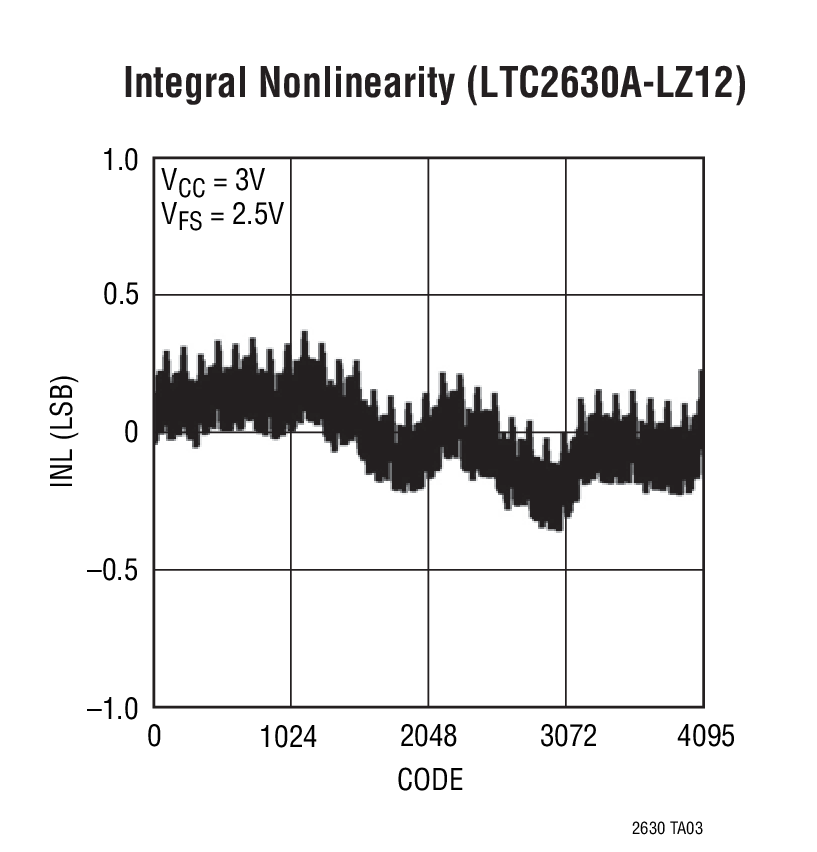

• 最大 INL 误差：1LSB (LTC2630A-12)
• 低噪声：0.7mV_p-p，0.1Hz 至 200kHz
• 在整个温度范围内保证单调特性
• 可选内部基准或把电源作为基准
• 2.7V 至 5.5V 电源范围 (LTC2630-L)
• 低功率操作：180μA (在 3V)
• 功率降至 1.8μA  最大值 (C 级和 I 级)
• 上电复位至零或中间标度选项
• SPI 串行接口
• 双缓冲数据锁存器

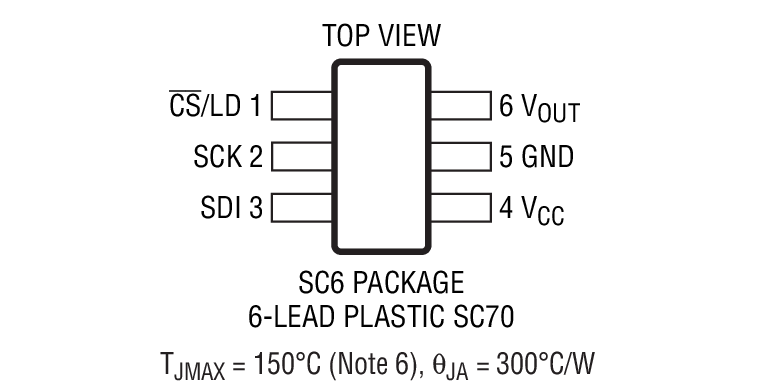

• 纤巧型 6 引脚 SC70 封装

产品详情和应用

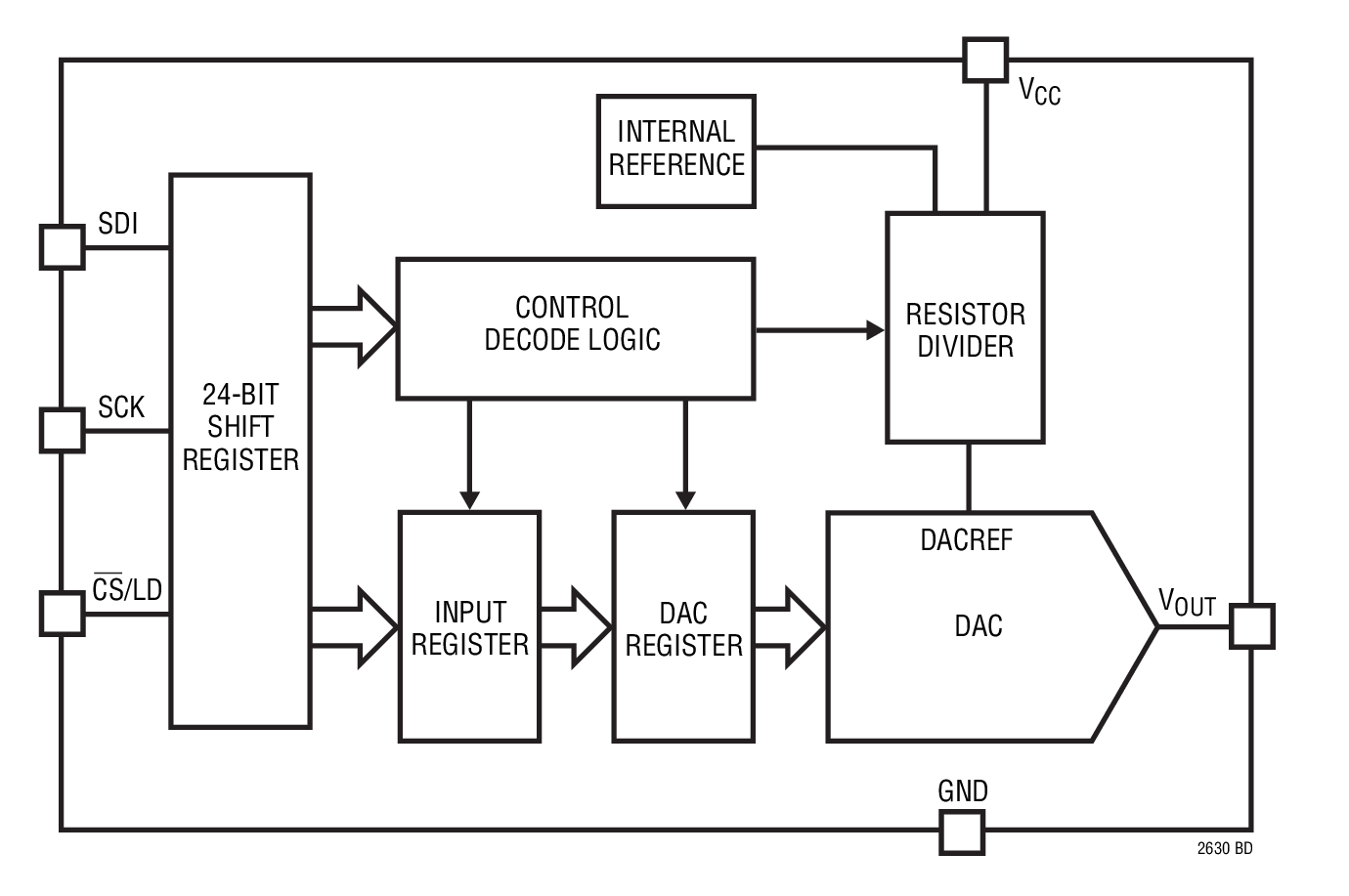

LTC^®2630 是一个采用 6 引脚 SC70 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器，并被保证具有单调特性。

LTC2630-L 具有 2.5V 的全标度输出，并采用 2.7V 至 5.5V 单工作电源。LTC2630-H 具有 4.096V 的全标度输出，并采用 4.5V 至 5.5V 单工作电源。每个 DAC 还能够工作于把电源用作基准的模式中，该模式将全标度输出设定为电源电压。

这些器件采用一个简单的 SPI/MICROWIRE^™  兼容型三线式串行接口，该接口在高达 50MHz 的时钟频率条件下运作。

LTC2630 包括一个上电复位电路。提供了在上电之后复位至零或复位至中间标度的选项。
