特性

• 精准10ppm/ºC 最大值基准

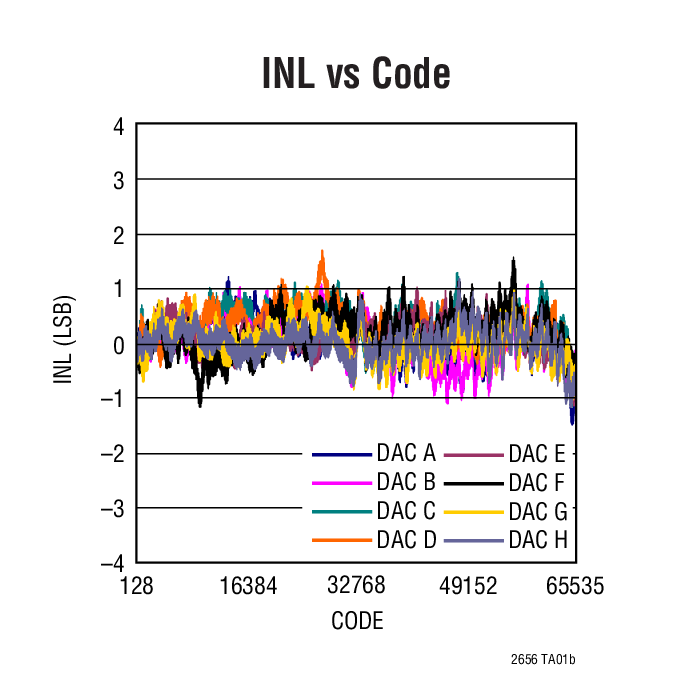

• 最大 INL 误差：±4LSB (在 16 位)
• 在整个温度范围内保证单调
• 可选择的内部或外部基准
• 2.7V 至 5.5V 电源范围 (LTC2656-L)
• 集成基准缓冲器
• DAC 之间的超低串扰 (<1nV•s)
• 上电复位至零标度 / 中间标度
• 异步 LDAC 更新引脚

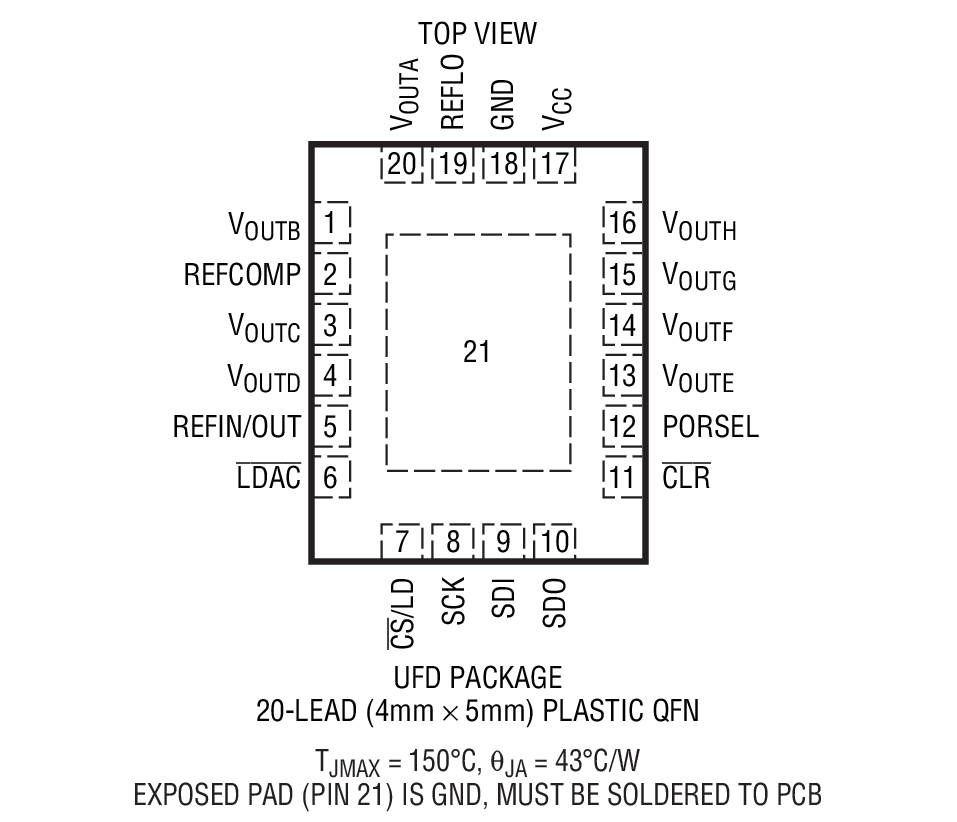

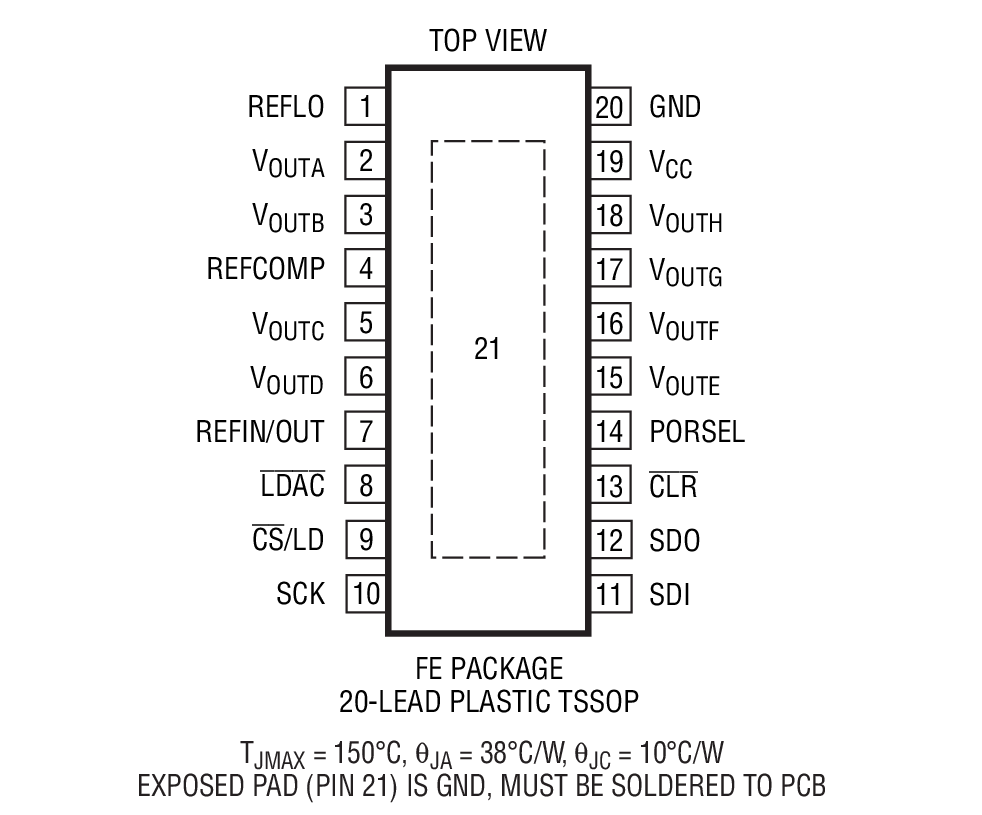

• 纤巧型 20 引脚 4mm x 5mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装

产品详情和应用

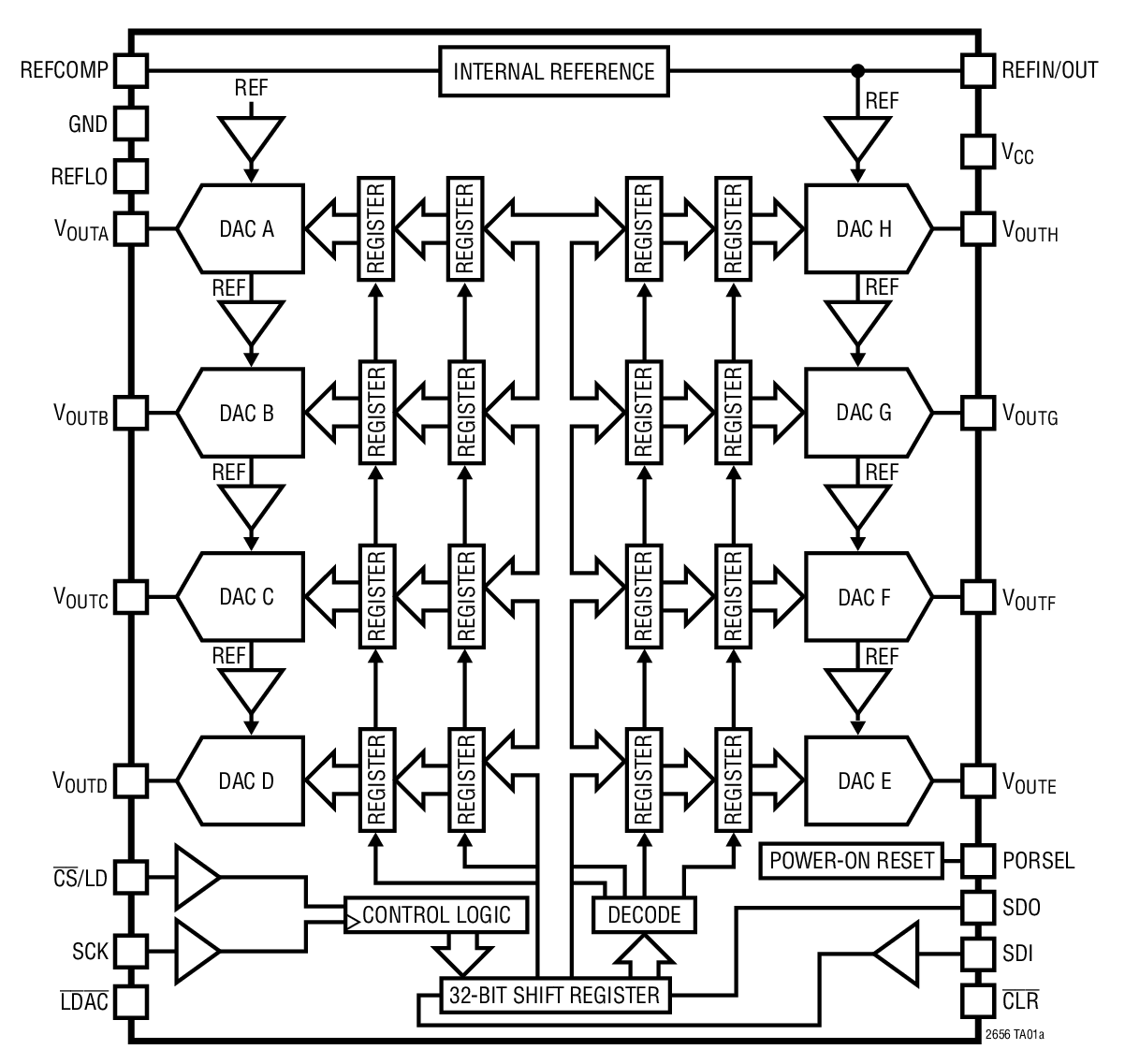

LTC^®2656 是一个 8 通道 16 位 / 12 位轨至轨 DAC 系列，具有一个精准的集成基准。这些 DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2656-L 具有一个 2.5V 的全标度输出和集成 10ppm/ºC 基准，并采用 2.7V 至 5.5V 工作电源。LTC2656-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将 DAC 全标度输出设定为外部基准电压的两倍。

这些 DAC 通过一个 SPI / MICROWIRE^™ 兼容型四线式串行接口进行通信，该接口在高达 50MHz 的时钟频率条件下工作。LTC2656 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 被复位至零标度。如果 PORSEL 引脚连接至 V_CC，则 DAC 将复位至中间标度。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备
• 汽车
