特性

• 一个封装中集成两个12位DAC
• 0.5% DAC间匹配
• 窄体0.3" DIP、宽体SO和PLCC封装
• 四象限乘法
• 低INL和DNL（±1/2 LSB最大值）
• 增益精度可达±1 LSB（最大值）
• 低增益温度系数（最大值±5 ppm/°C）
• 采用+12V至+15V单电源供电
• 快速微处理器接口

产品详情和应用

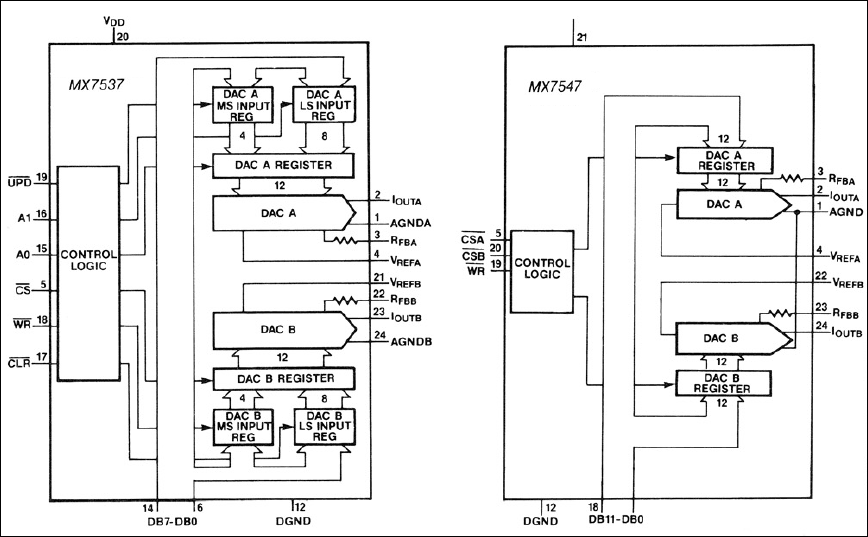

Maxim MX7537/MX7547在单个封装中包含两个12位电流输出乘法数模转换器(DAC)。输入电平转换器、数据寄存器和控制逻辑支持直接与微处理器进行接口。采用+12V至+15V单电源供电，保持TTL、74HC和5V CMOS逻辑兼容性。MX7547接受低电平有效CSA、低电平有效CSB、低电平有效WR控制信号和12个数据输入，用于DAC选择和完全并行数据加载。MX7537以2个字节接收数据，采用右对齐8+4格式。A0、A1、低电平有效CS、低电平有效WR和UPD信号提供对DAC选择和数据加载的完全控制。

MX7537/MX7547中的每个DAC均提供4象限乘法功能以及独立的基准输入和反馈电阻引脚。对于每个DAC以不同电压偏置的应用，MX7537额外提供了单独的AGND引脚。由于两个DAC均位于单芯片上，因此它们之间的匹配和温度跟踪非常出色。额定增益误差小于±1 LSB，并在整个工作温度范围内确保12位线性度和单调性。Maxim的MX7537和MX7547采用窄体24引脚0.3" DIP和宽体SO以及28引脚PLCC封装。

应用

• 音频增益控制
• 自动测试设备
• 数控滤波器
• 运动控制系统
• 过程控制
• 同步应用
