特性

• 引脚兼容系列
• 出色的动态性能
• LVDS数据接口，带100 Ω片内端接电阻
• 内置自测
  • LVDS采样完整性
  • LVDS至DAC数据传输完整性
• 低功耗：380 mW(I_FS= 20 mA; f_OUT = 330 MHz)
• 1.8/3.3 V双电源工作
• 可调模拟输出
• 8.66 mA至31.66 mA（R_L = 25 Ω至50 Ω）
• 1.2 V片内基准电压源

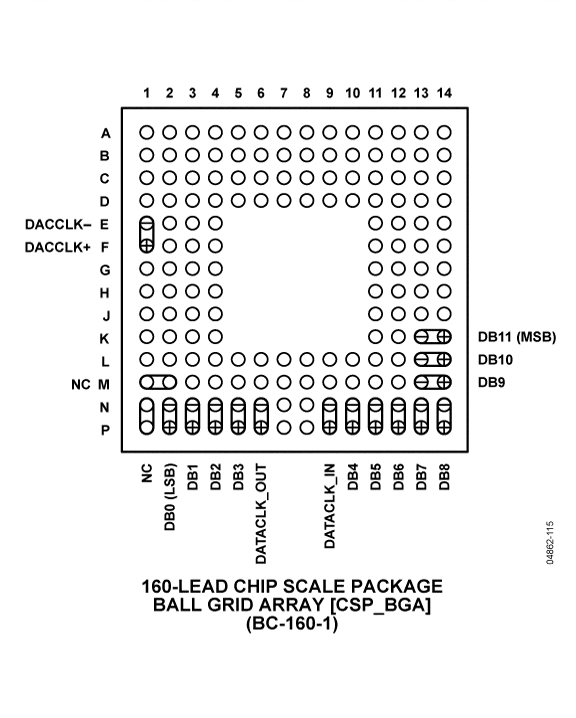

• 160引脚芯片级球栅阵列(CSP_BGA)封装

产品详情和应用

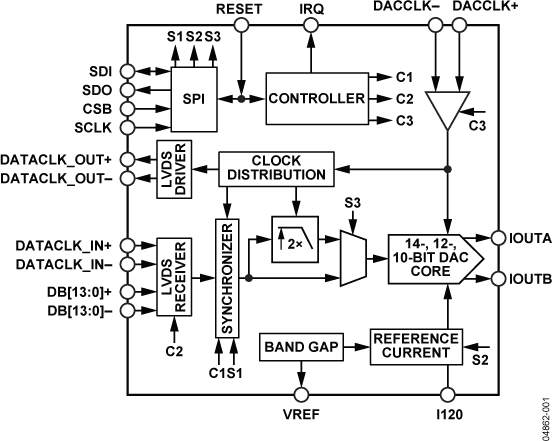

AD9736、AD9735和AD9734均为高性能、高频率DAC，提供高达1200 MSPS的采样速率，可以产生最高达到各自奈奎斯特频率的多载波。AD9736属于该系列的14位分辨率产品，AD9735和AD9734则分别是该系列的12位和10位分辨率产品。这些器件含有一个串行外设接口(SPI)端口，可以通过它对许多内部参数进行编程，并能回读状态寄存器。

这些器件利用低规格的LVDS接口来实现高采样速率。输出电流可以在8.66 mA至31.66 mA范围内进行编程。AD973x系列采用0.18 µm CMOS工艺制造，采用1.8 V和3.3 V电源供电，旁路模式下的总功耗为380 mW。该系列提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

1. 利用低噪声与交调失真(IMD)特性，宽带信号可以在最高600 MHz的中频条件下实现高质量合成。
2. 双通道数据速率(DDR) LVDS数据接收器支持最大1200 MSPS的转换速率。
3. 借助基本功能的直接引脚编程或SPI端口访问特性，就可以对AD973x系列全部功能实现完全控制。
4. AD973x系列采用CMOS工艺制造，并利用专有开关技术来增强动态性能。
5. AD9736系列的电流输出配置简便，可以用于单端或差分电路拓扑结构。

应用

• 宽带通信系统
  • 蜂窝基础设施（数字预失真）
  • 点对点无线通信
  • CMTS/VOD
• 仪器仪表、自动测试设备
• 雷达、航空电子
