特性

• 高性能
  • 高相对精度(INL)： 16位时最大±3 LSB
  • 总非调整误差(TUE)： ±0.14% FSR(最大值)
  • 失调误差： ±1.5 mV（最大值）
  • 增益误差：±0.06% FSR（最大值）
• 宽工作范围
  • 温度范围：−40°C至+125°C
  • 电源电压：2.7 V至5.5 V
• 易于实现
  • 用户可选增益：1或2（GAIN引脚）
  • 复位到零电平或中间电平（RSTSEL引脚）
  • 1.8 V逻辑兼容 性
• 带回读或菊花链的50 MHz SPI

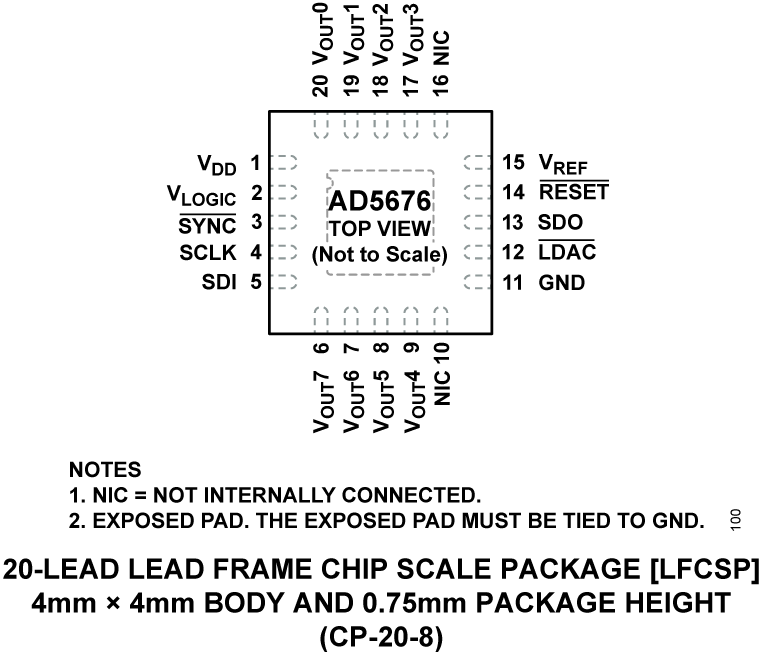

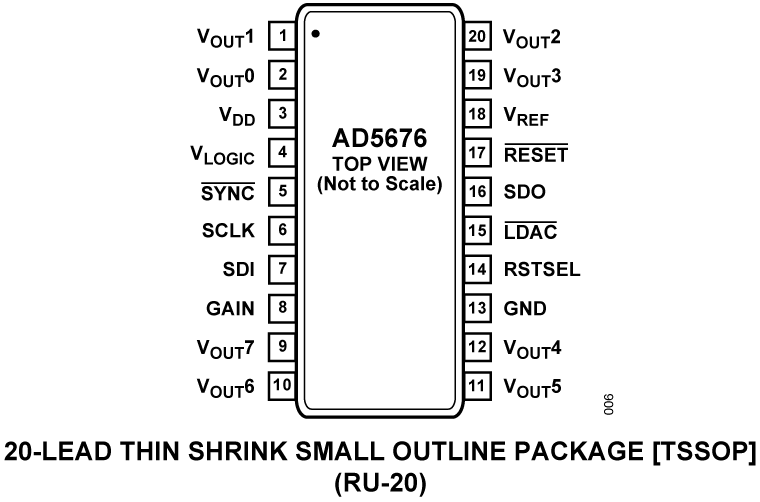

• 20引脚TSSOP和LFCSP封装，符合RoHS标准

产品详情和应用

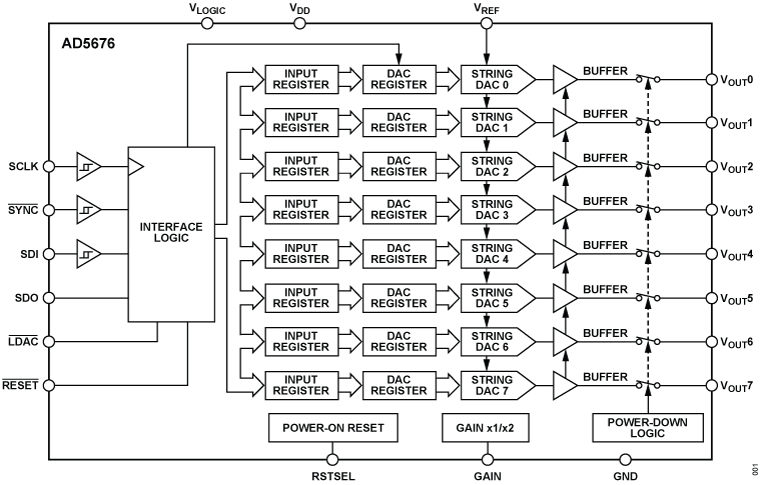

AD5676是一款低功耗、8通道、16位缓冲电压输出数模转换器(DAC)。内置增益选择引脚，满量程输出为V_REF（增益 = 1）或2 x V_REF（增益 = 2）。AD5676 DAC采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5676提供20引脚TSSOP和LFCSP两种封装。

AD5676的内部上电复位电路和RSTSEL引脚确保输出DAC上电至零电平或中间电平，然后直到执行一次有效的写操作为止。Ad5676具有各通道独立关断模式，此模式下的器件功耗通常降至1 µA。

AD5676采用多功能串行外设接口(SPI)，时钟速率高达50 MHz，包含一个为1.62 V至5.5 V逻辑电平准备的V_LOGIC引脚。

产品特色

1. 高相对精度(INL)： AD5676（16位）： ±3 LSB（最大值）
2. 温度范围：−40°C至+125°C
3. 20引脚TSSOP封装，符合RoHS标准

应用

• 光收发器
• 基站功率放大器
• 过程控制（可编程逻辑控制[PLC] I/O卡）
• 工业自动化
• 数据采集系统
