ADI亚德诺_AD9956_产品介绍

ADI亚德诺 AD9956 产品介绍

2026-03-09 0次

特性

400 MSPS内部DDS时钟速度
48位频率调谐字
14位可编程相位偏移
集成14位DAC
- 出色的动态性能
- 相位噪声≤ 135 dBc/Hz（1 KHz失调）
- −80 dB SFDR（160 MHz，±100 KHz偏移I_OUT）
25 Mb/s写入速度串行I/O控制
655 MHz可编程输入分频器用于
- 鉴频鉴相器（÷M、÷N）{M、N = 1..16}（可旁路）
可编程RF分频器(÷R) {R = 1、2、4、8}（可旁路）

8个相位/频率配置文件
器件采用1.8 V电源供电
I/O和电荷泵采用3.3 V电源供电
软件控制关断功能
48引脚LFCSP封装
自动线性频率扫描能力（DDS中）
可编程电荷泵电流（最高达4 mA）
相位调制功能
多芯片同步
检测到双模式PLL锁定
符合PECL标准的655 MHz CML模式驱动器

产品详情和应用

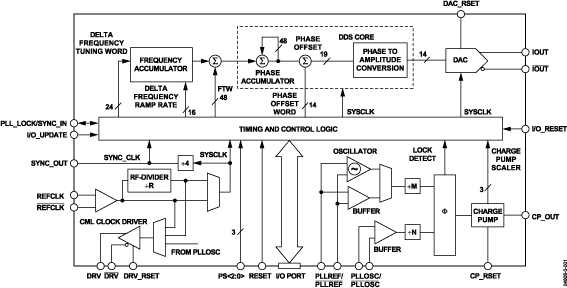

AD9956是ADI公司的首款AgileRF频率合成器，由一个DDS和PLL电路组成。DDS具有一个工作速度最高达400 MSPS的14位DAC和一个48位频率调谐字。PLL电路含有一个相位检波器，该检波器具有可调整的200 MHz输入（预标定器输入的工作频率最高达650 MHz），并且可以对电荷泵电流进行数字控制。该器件还内置一个具有可编程压摆率的650 MHz PECL驱动器。AD9956采用先进的DDS技术，内置高速、高性能数模转换器和先进的相位检波器/电荷泵组合，可以合成最高达2.7 GHz的数字可编程、频率捷变模拟输出正弦波。该器件专为提供快速跳频和精密调谐分辨率（48位频率调谐字）而设计。信息通过一个串行I/O端口载入AD9956，器件写入速度为25 Mb/秒。AD9956 DDS模块还支持用户定义的线性扫描工作模式。

AD9956的额定工作温度范围为−40°C至+125°C扩展汽车应用温度范围。

应用

LO捷变频合成
雷达和扫描系统的FM线性调频源
汽车雷达
测试与测量设备
声光器件驱动器
