特性

• 尺寸最小的的引脚兼容型单通道 DAC：
  • LTC2601：16 位
  • LTC2611：14 位
  • LTC2621：12 位

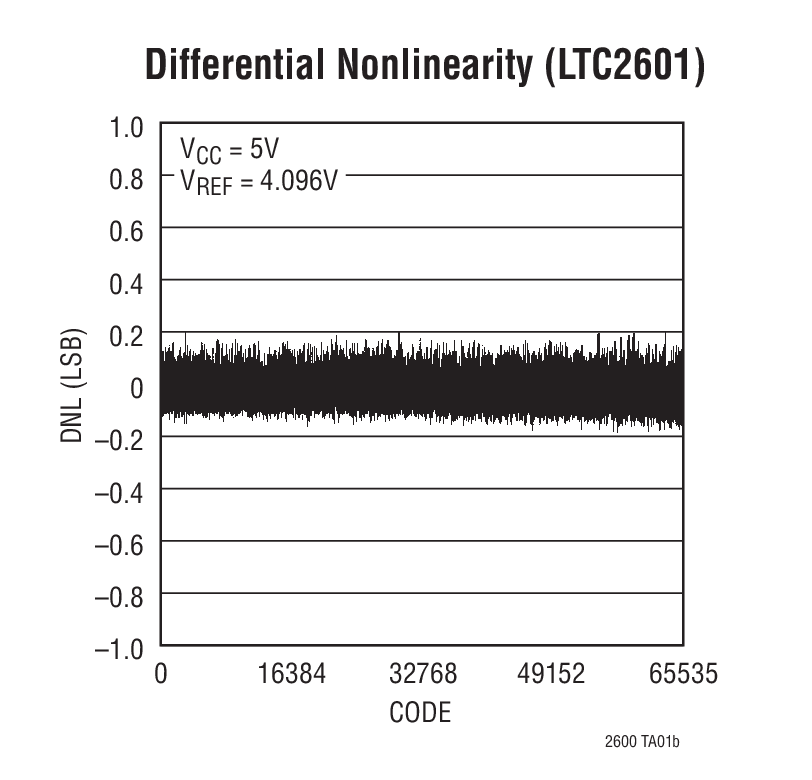

• 在整个工作温度范围内保证单调特性
• 2.5V 至 5.5V 的宽电源电压范围
• 低功耗操作：300µA/3V
• 消耗电流最低可至 1µA (最大值)
• 高轨至轨输出驱动电流 (±15mA，最小值)
• 双缓冲数据锁存器
• 异步 DAC 更新引脚
• LTC2601-1/LTC2611-1/LTC2621-1：上电复位至中间标度

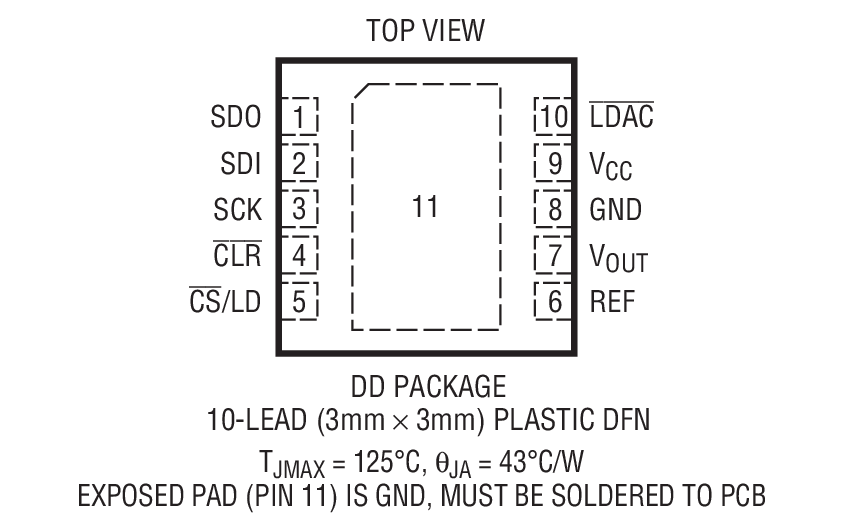

• 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

产品详情和应用

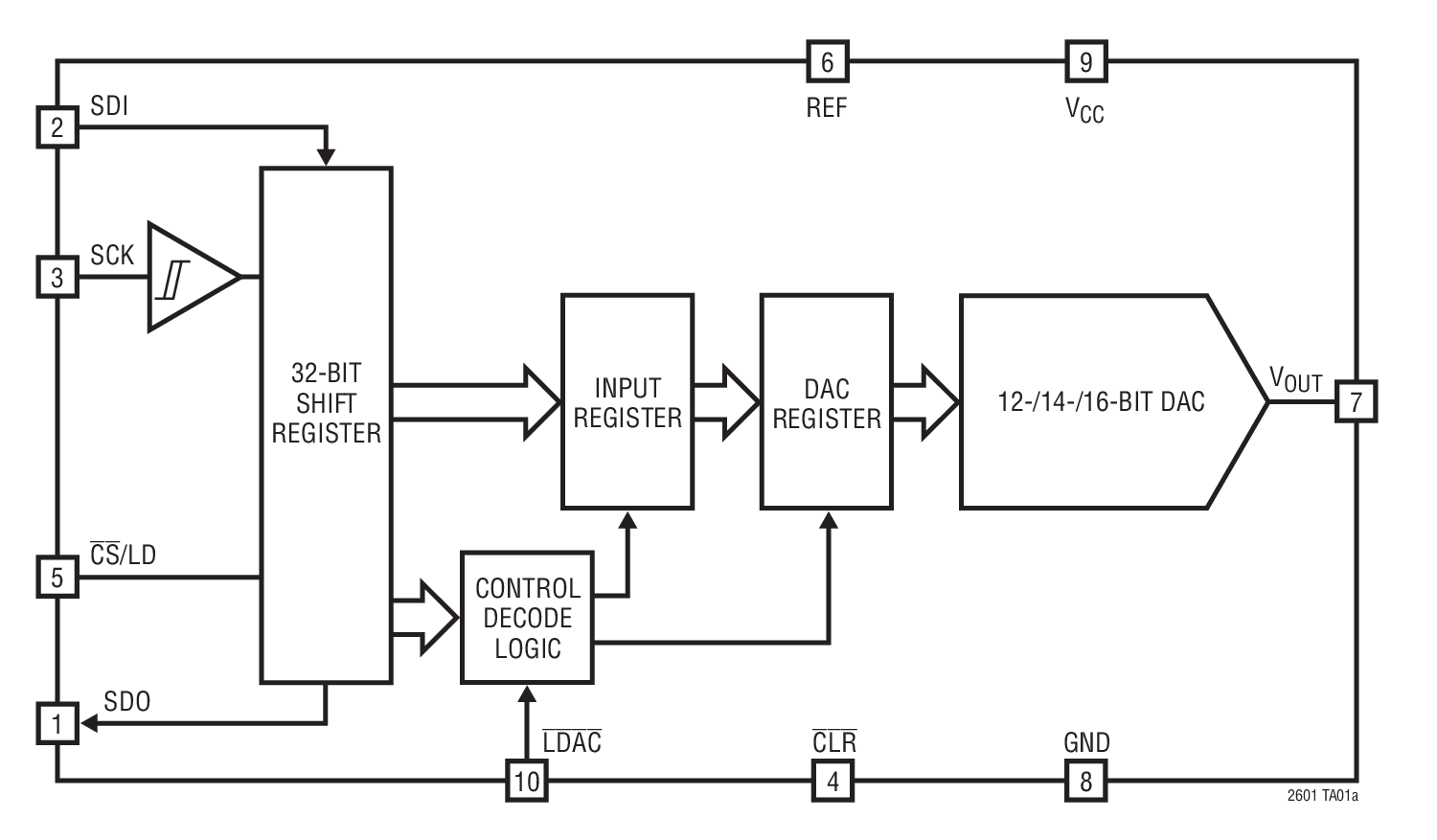

LTC^®2601/LTC2611/LTC2621 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.5V 至 5.5V 的 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个简单的 SPI/MICROWIRE 兼容型三线式串行接口，该接口可在高达 50MHz 的时钟频率条件下工作。它们具有菊链操作能力、硬件 CLR 和异步 DAC 更新  (LDAC) 引脚。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备
