ADI亚德诺 LTC2672 产品介绍

2026-03-09 0次

特性

每通道可编程输出电流范围：300 mA，200 mA，100 mA，0 mA，25 mA，12.5 mA，6.25 mA 和 3.125 mA
2.1 V 至 V_CC 灵活输出电源电压
灵活的单电源或双电源操作
保证 0.6 V 的最大电压差
每个输出通道独立供电
内部开关可切换到可选负电源

所有范围的全 16 位分辨率
保证工作温度范围 -40°C 至 125°C（H 级）
精密内部基准电压源（最大 V_REF 温度系数为 10 ppm/°C）或外部基准电压源
模拟多路复用器监控电压和电流
通过 SPI 或专用引脚进行 A/B 切换
1.71 V 至 V_CC 数字 I/O 电源

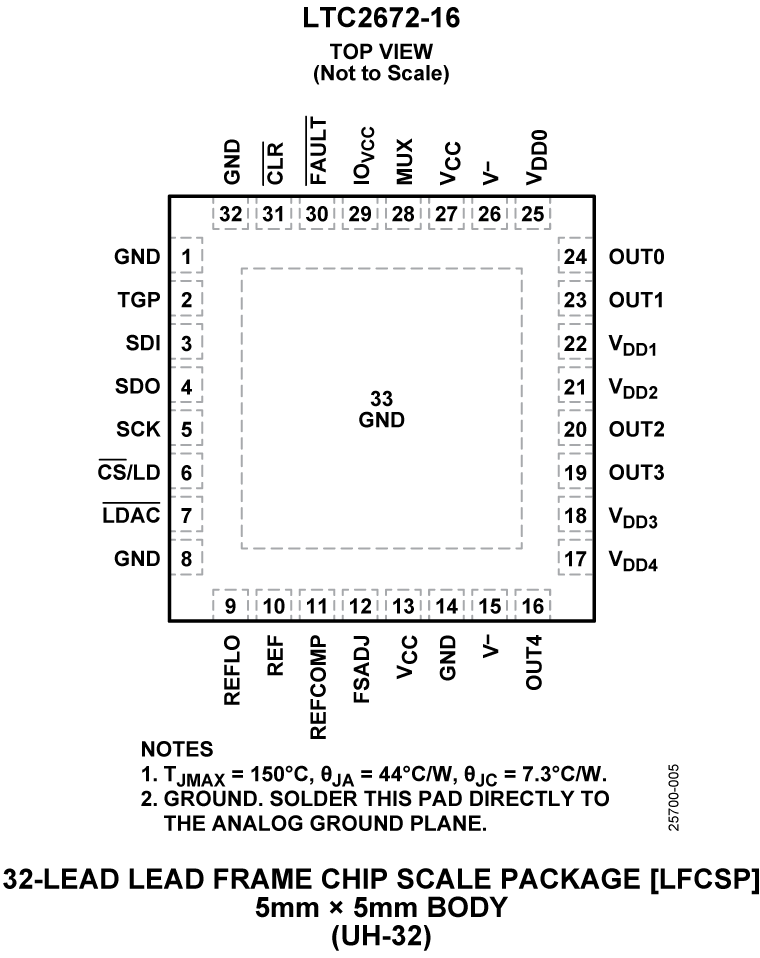

32 引脚引线框芯片级封装 (LFCSP)

产品详情和应用

LTC2672-16是一个五通道、16位电流源、数模转换器(DAC)，提供五个高度兼容的电流源输出，并保证在200mA时具有600mV压降。每个通道有八个可编程的电流范围，满量程输出高达300 mA。这些通道可以并联，可以对大电流进行超精细调节，或实现高达1.5 A的组合输出。每个输出通道都有一个专用的电源引脚。每个通道均可在2.1 V至VCC的范围内工作，内部开关可将任何输出连接到可选的负电源。LTC2672-16包括精密集成的1.25V基准电压源（最大值为10ppm/°C），并可选择使用外部基准电压源。三线串行接口兼容串行外设接口(SPI)，可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。

请注意，在本数据手册中，多功能引脚由整个引脚名称或引脚的单一功能指代，如 CS/LD。

应用

可调谐激光器
半导体光学放大器偏置
电阻加热器
电流模式偏置
