特性

• +5V单电源
• 简单的2线串行接口
• I^²C 兼容
• 轨到轨输出摆幅：
  • 无缓冲输出(MAX520)
  • 缓冲输出(MAX521)
• 1%精度的调整后输出电阻(MAX520A)
• 4µA超低电源电流(MAX520)
• 各个DAC具有单独的基准输入
• 上电复位可清除所有锁存器
• 4µA关断模式

产品详情和应用

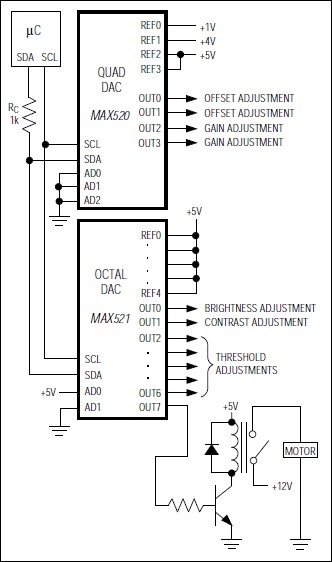

MAX520/MAX521均为四通道/八通道、8位电压输出数模转换器(DAC)，具有简单的2线串行接口，支持在多个器件之间进行通信。它们采用+5V单电源供电，其基准输入范围包括两个电源轨。

MAX521包括轨到轨输出缓冲放大器，可在驱动负载时减小系统尺寸和减少元件数量。MAX520的无缓冲电压输出将器件的总电源电流降至4µA，并在低输出电流下提供更高的精度。

MAX520/MAX521具有串行接口和内部软件协议，支持以高达400kbps的数据速率进行通信。该接口与双缓冲输入配置相结合，允许DAC寄存器单独或同时更新。此外，这些器件还可进入低功耗关断模式，将电源电流降至4µA。上电复位可确保初次上电时DAC输出为0V。

MAX520采用16引脚DIP和宽SO封装，以及节省空间的20引脚SSOP封装。MAX521采用20引脚DIP和24引脚SO封装，以及节省空间的24引脚SSOP封装。

应用

• 数字增益与失调控制
• 通用产品
• 工业过程控制
• 可编程衰减器
