ADI亚德诺 AD5330 产品介绍

2026-03-09 0次

特性

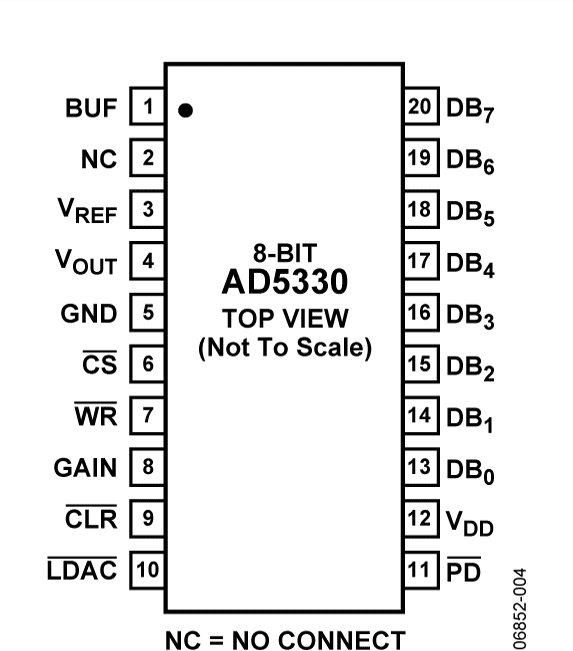

单通道8位DAC，采用20引脚TSSOP封装
低功耗工作：115 µA （3 V），140 µA （5 V）
省电模式（通过PD 引脚）：80 nA （3 V），200 nA （5 V）
2.5 V至5.5 V电源供电

双缓冲输入逻辑
通过设计对所有代码保证单调性
可选缓冲/无缓冲基准电压输入
欲了解更多信息，请参考数据手册

产品详情和应用

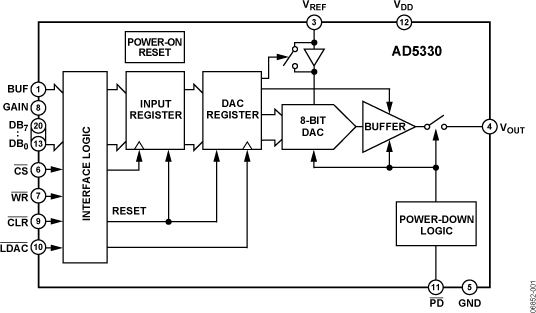

AD5330/AD5331/AD5340/AD5341分别是单通道、8/10/12位DAC，均采用2.5 V至5.5 V电源供电，3 V时功耗仅115 µA，并具有掉电模式，使功耗降至80 nA。上述器件均集成一个片内输出缓冲，可将输出同时驱动至两个供电轨；而AD5330、AD5340和AD5341允许选择缓冲或无缓冲基准电压输入。

AD5330/AD5331/AD5340/AD5341均具有一个并行接口。由CS选择器件，数据则在WR的上升沿载入输入寄存器。

通过GAIN引脚，可将输出范围设置为0 V至V_REF或0 V至2 × V_REF。

这些DAC的输入数据要经过双缓冲，因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步CLR输入引脚，可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件写入有效数据为止。

AD5330/AD5331/AD5340/AD5341采用超薄紧缩小型封装(TSSOP)。

应用

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

可编程衰减器

工业过程控制
