特性

• 具有可配置输出放大器的13位双通道DAC
• 单电源供电：
  • +5V (MAX5152)
  • +3V (MAX5153)
• 轨到轨输出摆幅
• 低静态电流：
  • 500µA（正常工作）
  • 2µA（关断模式）
• 上电复位可将DAC输出清零
• 与SPI/QSPI和MICROWIRE兼容
• 节省空间的16引脚QSOP封装
• 引脚兼容的12位版本：MAX5156/MAX5157

产品详情和应用

MAX5152/MAX5153低功耗、串行、电压输出、双通道、13位数模转换器(DAC)仅从+5V (MAX5152)或+3V (MAX5153)单电源消耗500µA电流。这些器件具有轨到轨输出摆幅，并采用节省空间的16引脚QSOP和DIP封装。通过访问反相输入可以实现特定的增益配置、远程检测和高输出电流能力，因此这些器件非常适合用于工业过程控制。这些器件还非常适合用于数字可编程(4-20mA)电流环路。

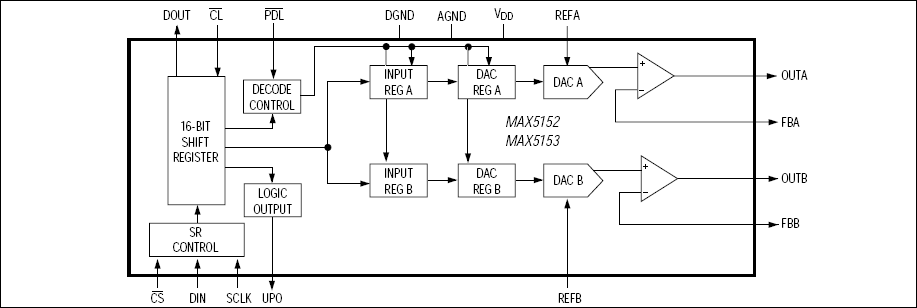

3线串行接口与SPI^™/QSPI^™和MICROWIRE^™兼容。每个DAC都有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式，因此输入寄存器和DAC寄存器可以独立更新或同时更新。其他特性包括可编程关断(2µA)、硬件关断闭锁、为每个DAC配置了独立基准电压输入、上电复位以及低电平有效清零输入（低电平有效CL）可将所有寄存器和DAC复位为零。MAX5152/MAX5153提供一个用于增加功能的可编程逻辑输出引脚和一个用于菊花链的串行数据输出引脚。

应用

• 自动测试设备(ATE)
• 数字增益与失调控制
• 数字可编程4mA至20mA电流环
• 工业过程控制
• 运动控制
• 远端工业控制
