特性

• 可通过引脚选择I²C或SPI兼容接口
• 关断模式下保证低输出漏电流(±1µA最大)
• 在整个宽温范围内保证单调性
• 双路输出用于平衡系统
• 每路DAC高达30mA的电流输出
• 两路输出可并联用于60mA应用
• 输出可稳定工作于RF滤波器
• 可选内部或者外部基准
• SPI模式下的数字输出(DOUT)便于实现“菊花链”应用
• +2.7V至+5.25V的单电源供电
• 16引脚(3mm x 3mm)薄型QFN封装
• 可编程输出电流范围，通过软件和可变电阻设置

产品详情和应用

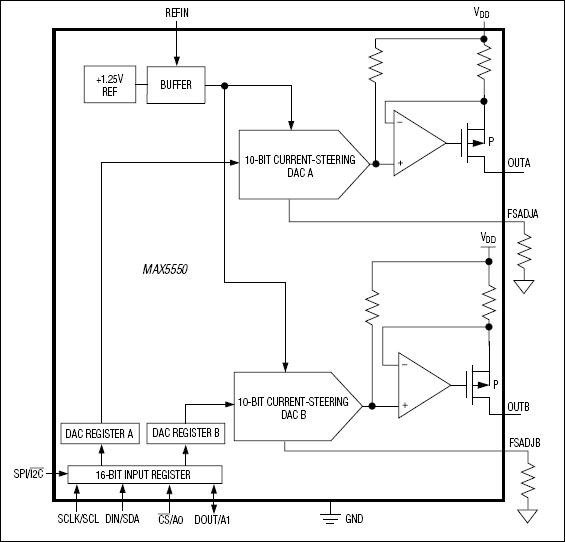

MAX5550双路、10位数模转换器(DAC)具有输出大电流的能力。MAX5550中的每路DAC可以输出高达30mA的电流，适合用于PIN二极管的偏置应用。两路输出可以并联，用于更高电流的应用(典型值高达60mA)。MAX5550工作于+2.7V至+5.25V的单电源，正常工作时每个DAC典型消耗1.5mA的电流，而在关断模式下，消耗的电流低于1µA (最大)。MAX5550在关断模式下具有很低的输出漏电流(±1µA最大)，这对于确保外部PIN二极管处于关断状态至关重要。

其他特性还包括，集成的+1.25V带隙基准和控制放大器，可保证高精度和低噪声性能。另外还提供独立的基准输入(REFIN)，以便于使用外接基准，例如MAX6126，以获得更高的增益精度。可通过引脚选择的I²C/SPI™兼容串行接口使MAX5550具有极高的灵活性。可编程输出电流的最大值可通过软件和一个可变电阻进行设置。MAX5550采用3mm × 3mm，16引脚，薄型QFN封装，在很宽的温度范围内(-40°C至+85°C)保证工作性能。

应用

• PIN二极管偏置
• 射频衰减控制
• VCO调谐
