特性

• 10位分辨率、双DAC
• 300Msps刷新速率
• 集成4倍/2倍/1倍插值滤波器
• 内部PLL倍频器
• 2.7V至3.3V单电源供电
• 2.7V电源下满摆幅输出以及出色的动态性能
• 出色的动态性能
  • f_OUT = 20MHz时，73dBc SFDR
  • f_OUT = 30.7MHz时，UMTS ACLR = 63dB
• 可编程通道增益匹配
• 集成的1.24V低噪声带隙基准
• 单电阻增益控制
• 交叉数据模式
• 差分时钟输入模式
• 可提供评估板—MAX5858AEVKIT

产品详情和应用

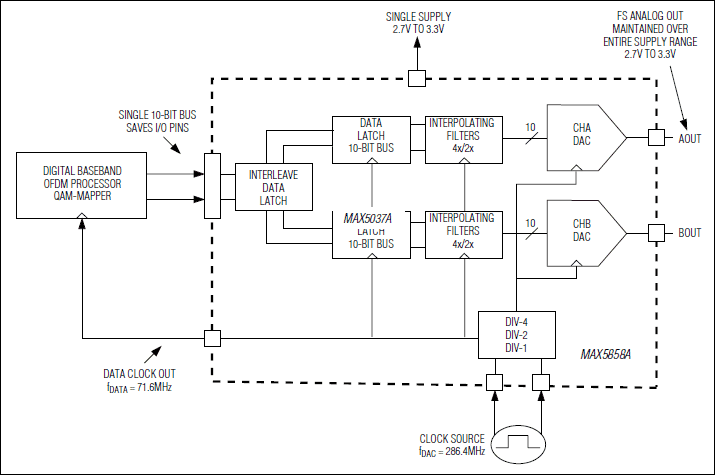

MAX5858A是双路、10位、300Msps数模转换器(DAC)，为宽带通信系统提供出色的动态性能。MAX5858A集成了2个10位DAC核、4倍/2倍/1倍可编程数字插值滤波器、锁相环(PLL)时钟倍频器和1.24V基准。MAX5858A支持单端和差分工作模式。MAX5858A的动态性能在2.7V至3.3V电源电压范围内保持稳定。模拟输出支持-1.0V至+1.25V电压。

4倍/2倍/1倍可编程插值滤波器具有出色的通带失真和噪声性能。插值滤波器降低了模拟重建滤波器设计的复杂度，同时也降低了对数据总线和数字接口时钟速度的需求。PLL倍频器为插植滤波器的操作和DAC核的转换产生所有的内部、同步高速时钟信号。内部PLL有助于降低系统的复杂度和成本。为减少I/O引脚的数目，这款DAC还可以工作在交叉数据模式。这允许MAX5858A使用一组10位总线进行刷新。

MAX5858A具有数字控制的通道增益，匹配在±0.4dB范围内，具有16级、步长0.05dB。通道匹配在模拟正交调制应用中可以增强边带抑制。片内1.24V带隙基准包含一个控制放大器，允许通过一个外部电阻对两个通道的满量程进行调节。内部基准可被禁止，这样，在高精度应用中可以使用外部基准。

MAX5858A具有2mA至20mA满量程电流输出，工作于2.7V至3.3V单电源。这款DAC支持3种功率控制模式：标准模式、低功耗待机以及完全关断模式。关断模式下，工作电流可降至1µA。

MAX5858A提供带有裸露焊盘(EP)的48引脚TQFP封装，可增强散热能力。工作于扩展工业级温度范围(-40°C至+85°C)。

应用

• 通信
• 直接数字合成器(DDS)
• 仪表/ATE
• 点到点微波链接
• 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
• 无线基站
