ADI亚德诺_AD8386_产品介绍

ADI亚德诺 AD8386 产品介绍

2026-03-09 0次

特性

高压驱动至供电轨1.3 V以内
输出短路保护
高刷新速率
100 Ms/s快速10位输入数据刷新速率
静态功耗：1.4 W
电压控制视频基准（亮度）、失调和满量程（对比度）输出电平

INV位反转视频信号极性
3.3 V逻辑、9 V至18 V模拟电源
高精度电压输出
激光调整消除调整或校准需要
灵活的逻辑
XFR允许并联AD8386操作
容性负载快速建立
0.25%建立时间：35 ns（150 pF负载）
压摆率：400 V/µs

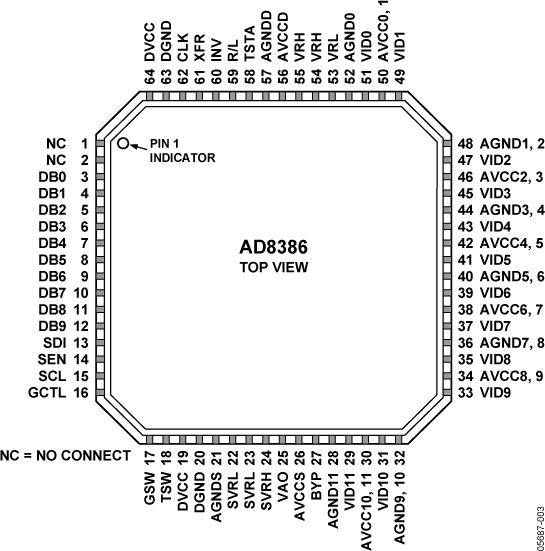

提供64引脚9 mm x 9 mm LFCSP_VQ封装

产品详情和应用

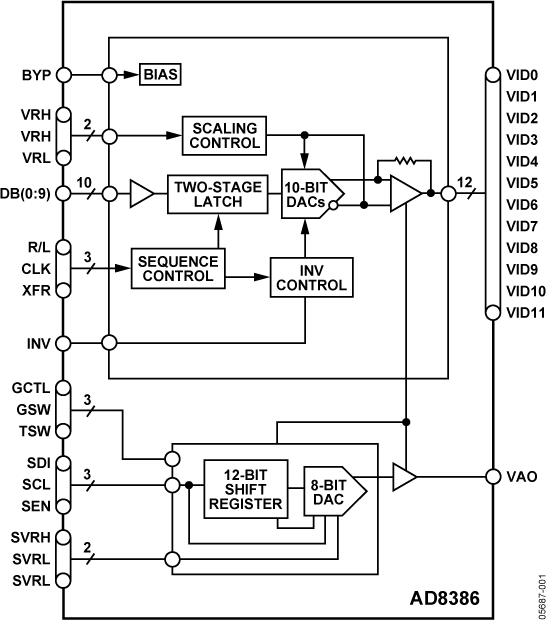

AD8386提供快速10位锁存抽取数字输入，可驱动12个高压输出。10位输入字按顺序载入到12个独立的高速双极性DAC。灵活的数字输入格式允许在高分辨率显示器中并联使用多个AD8386。输出信号可针对直流基准电压、信号反转和对比度进行调整，较大限度地提高灵活性。

AD8386采用ADI公司快速双极性26 V XFHV工艺制造，在同一芯片上提供快速输入逻辑、调整精度双极性DAC和快速建立、高压精密驱动放大器。

AD8386的功耗标称值为1.4 W静态功耗。

AD8386采用64引脚9 mm x 9 mm LFCSP_VQ封装，工作温度范围为0°C至85°C商用温度范围。
