• 外形尺寸最小的引脚兼容型双通道 DAC：

  • LTC2607：16 位
  • LTC2617：14 位
  • LTC2627：12 位

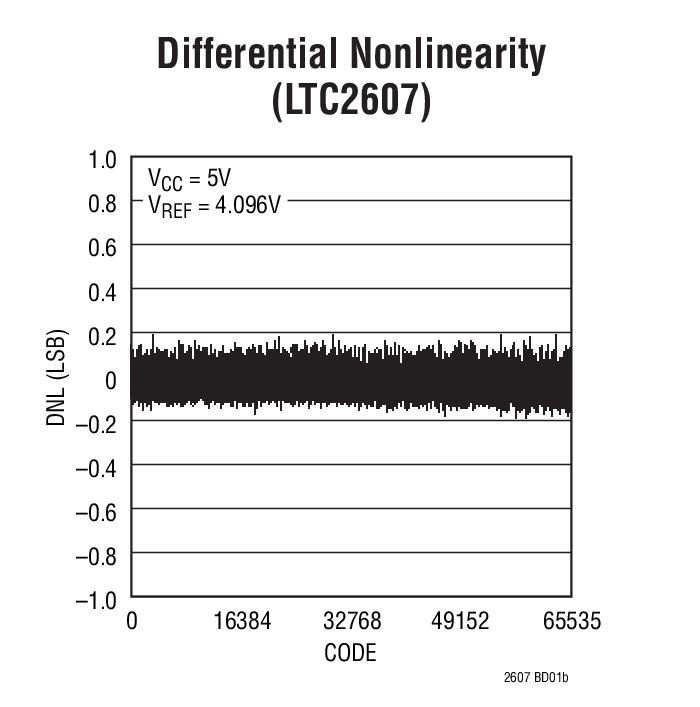

• 在整个温度范围内保证单调性
• 27 个可选地址
• 400kHz I²C 接口
• 2.7V 至 5.5V 宽电源范围
• 低功率操作：每个 DAC 的消耗电流为 260μA (在 3V)
• 断电至 1μA (最大值)
• 高轨至轨输出驱动 (±15mA，最小值)
• 超低串扰 (30μV)
• 双缓冲数据锁存
• 异步 DAC 更新引脚
• LTC2607/LTC2617/LTC2627：上电复位至零标度
• LTC2607-1/LTC2617-1/LTC2627-1：上电复位至中间标度

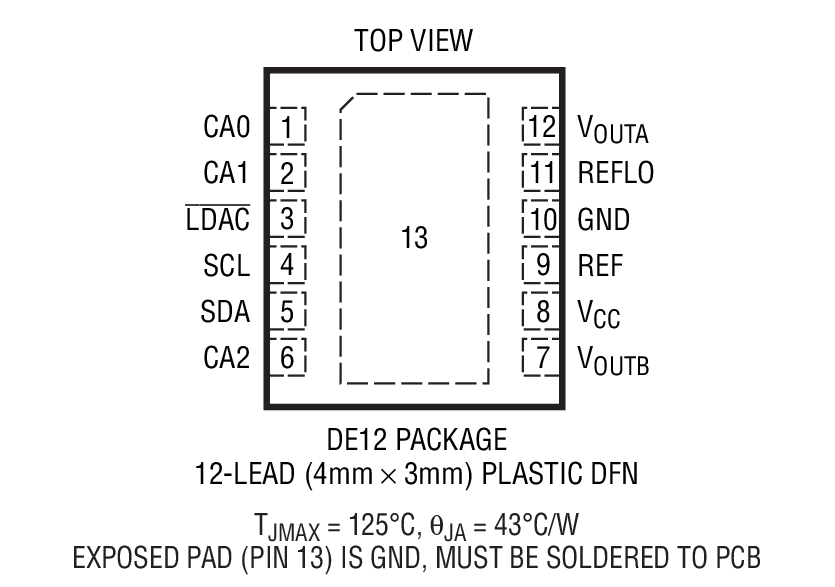

• 纤巧型 (3mm x 4mm) 12 引脚 DFN 封装

产品详情和应用

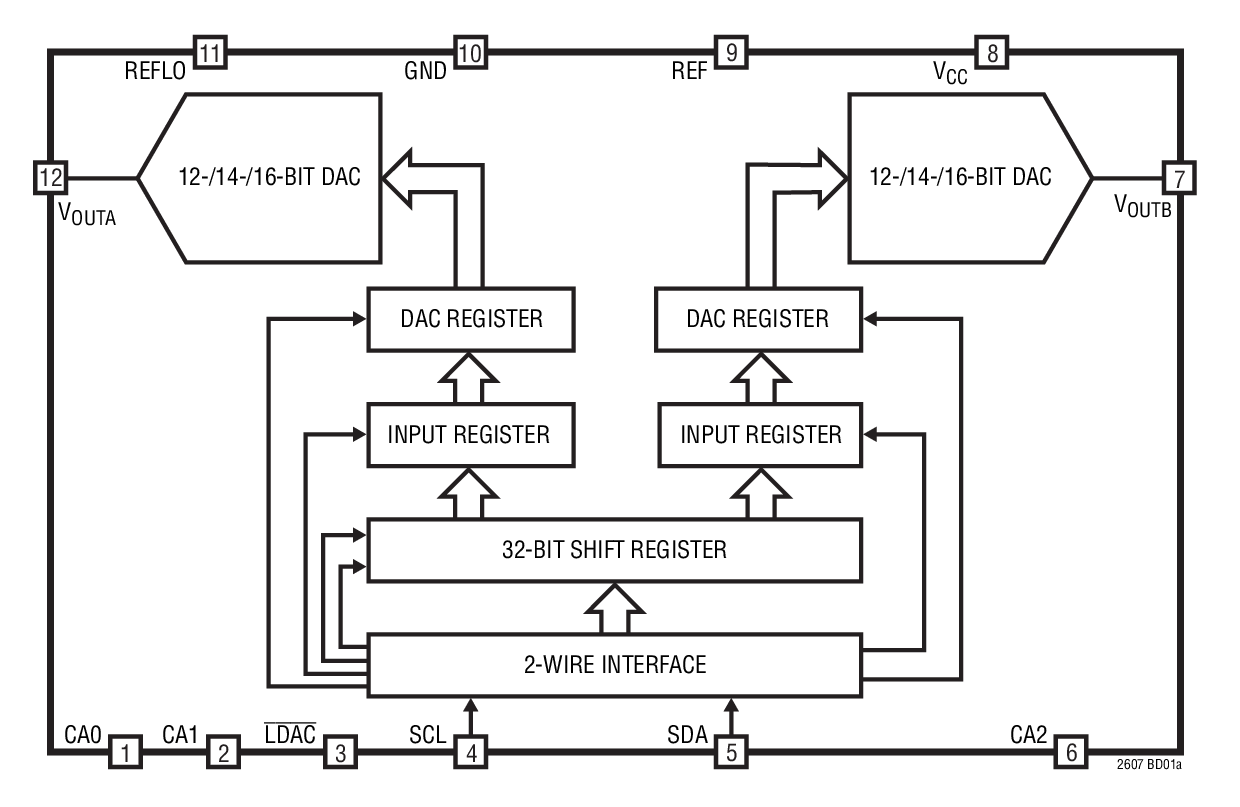

LTC^®2607/LTC2617/LTC2627 是双通道 16 位、14 位和 12 位 2.7V 至 5.5V 轨至轨电压输出 DAC，采用 12 引脚 DFN 封装。它们内置了高性能输出缓冲器，并保证具有单调特性。

这些器件为 16 位和 14 位 DAC 建立了新的电路板密度标准，并提升了单电源、电压输出 DAC 中的输出驱动和负载调节的性能标准。

这些 DAC 采用了一个二线式 I²C 兼容型串行接口。LTC2607/LTC2617/LTC2627 可工作于标准模式 (时钟速率为 100kHz) 和快速模式 (时钟速率为 400kHz)。这些器件还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2607/LTC2617/LTC2627 内置了一个上电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV；而在上电操作之后，它们将保持于零标度，直到出现一个有效写操作和更新操作为止。上电复位电路将 LTC2607-1/LTC2617-1/LTC2627-1 复位至中间标度。电压输出保持在中间标度，直至出现一个有效写操作和更新操作为止。
