特性

• 在整个温度范围内保持 16 位单调
• 去毛刺干扰轨至轨电压输出

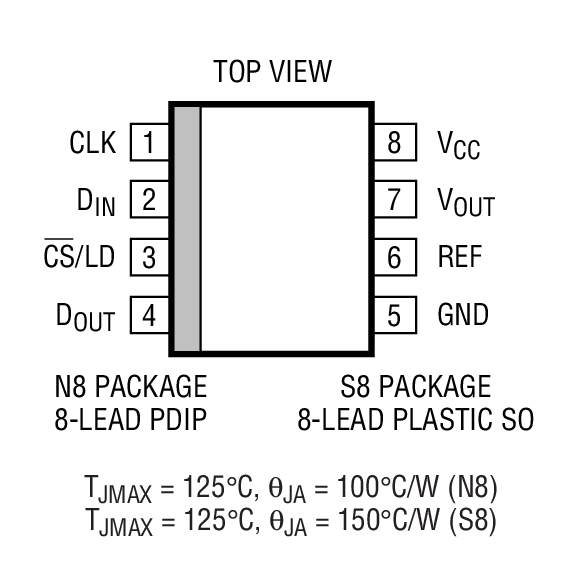

• SO-8 封装
• I_CC(TYP): 600µA
• 内部基准：
  • 2.048V (LTC1655)
  • 1.25V (LTC1655L)

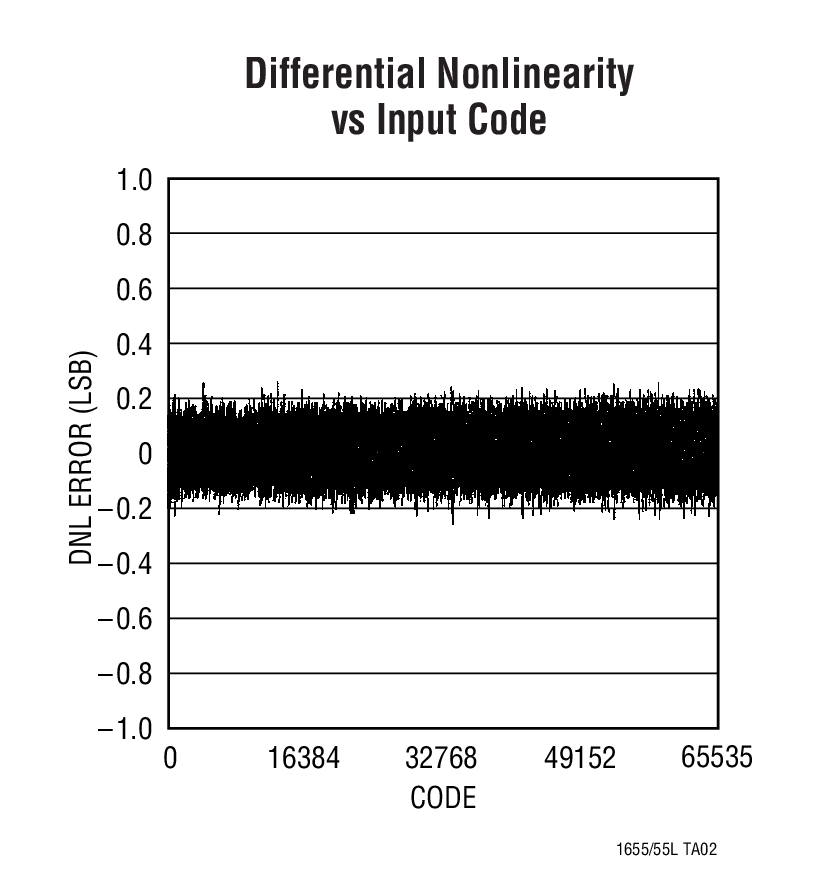

• 最大 DNL 误差：±1LSB
• 稳定时间：20μs (至 ±1LSB)
• 750kHz 最大更新速率
• 上电复位至 0V
• 三线式可级联串行接口
• 低成本
• LTC1451 12 位 DAC 系列的引脚兼容型升级器件

产品详情和应用

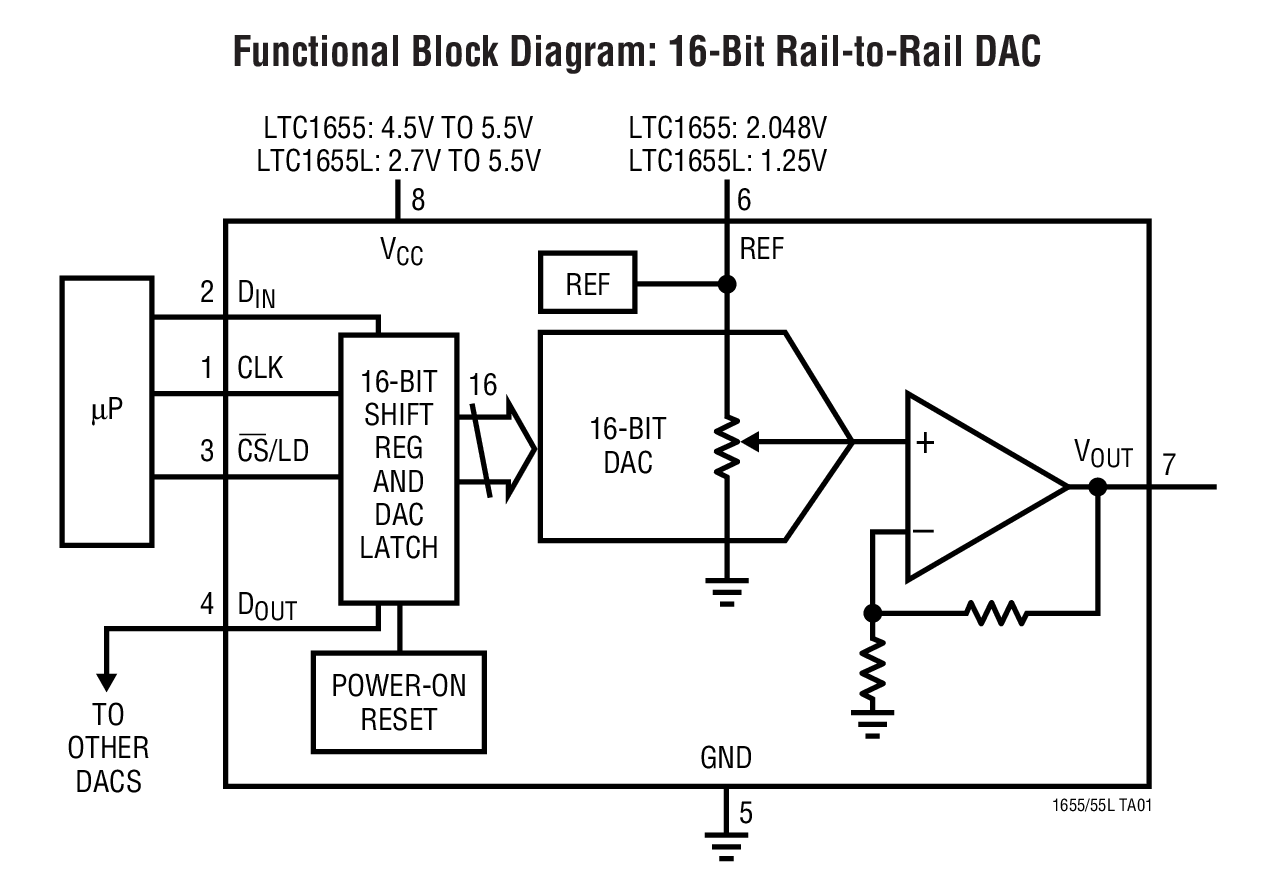

LTC^®1655 / LTC1655L 是采用 SO-8 封装的轨至轨电压输出、16 位数模转换器。这些器件内置了一个输出缓冲器和一个基准。三线式串行接口可兼容 SPI/QSPI 和 MICROWIRE^TM 协议。CLK 输入具有一个施密特触发器，其提供了直接光耦合器接口。

LTC1655 具有一个 2.048V 片内基准，可被过驱动至一个较高的电压。当采用内部基准时，输出从 0V 摆动至 4.096V。该器件在采用单 5V 电源时的典型功耗为 3.0mW。

LTC1655L 具有一个 1.25V 片内基准，可被过驱动至一个较高的电压。当采用内部基准时，输出从 0V 摆动至 2.5V。此器件在采用单 3V 电源时的典型功耗为 1.8mW。

LTC1655 / LTC1655L 的引脚与凌力尔特 (现隶属 ADI) 的 12 位 V_OUT DAC 系列相兼容，因而提供了一条简易的升级途径。它们是目前仅有的采用 SO-8 封装的缓冲 16 位 DAC，并且包括一个用于独立执行的片内基准。

应用

• 数字校准
• 工业过程控制
• 自动测试设备
• 蜂窝电话
