ADI亚德诺 AD5554 产品介绍

2026-03-09 0次

特性

14位分辨率
积分非线性(INL)：±0.5 LSB（B级）
满量程电流：2 mA ±20%，V = 10 V
±0.1%建立时间：0.9 μs
乘法带宽：12 MHz

中量程突波：−1 nV/s
中量程或零电平复位
4个单独的四象限乘法基准电压输入
欲了解更多特性，请参考数据手册

产品详情和应用

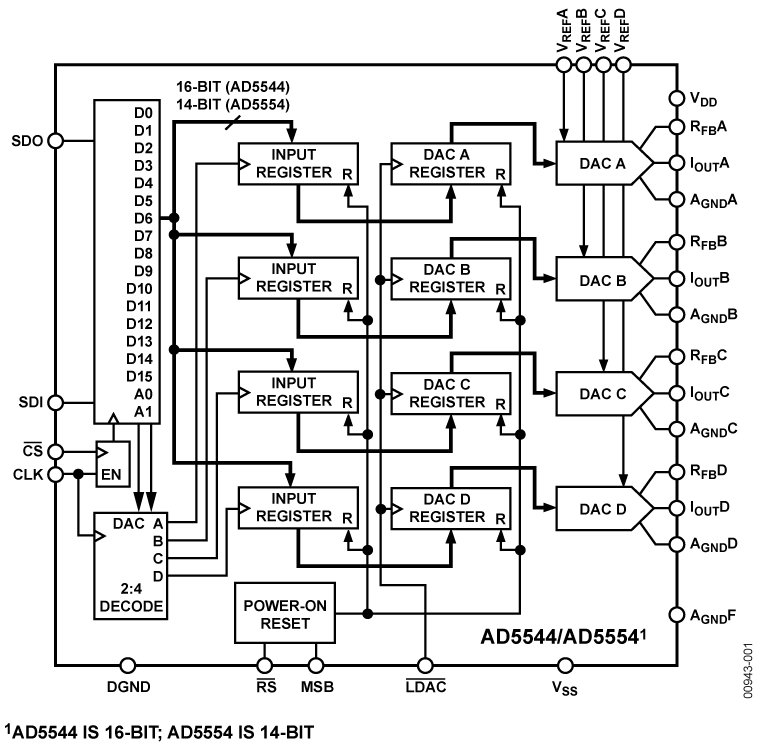

AD5544/AD5554分别是四通道、16/14位、电流输出数模转换器(DAC)，工作电压范围为2.7 V至5.5 V。

满量程输出电流由所施加的外部基准输入电压(V_REF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(R_FB)可提供温度跟踪和满量程电压输出。

双缓冲串行数据接口利用串行数据输入(SDI)、芯片选择 (CS)和时钟(CLK)信号，提供高速、三线式、SPI和微控制器兼容型输入。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用共用的电平敏感型、加载DAC选通(LDAC)输入，可以通过先前加载的输入寄存器同时更新所有DAC。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。MSB引脚允许进行系统复位置位 (RS) ，从而在MSB = 0时将所有寄存器强制为零电平代码，或在MSB = 1时强制为半量程代码。

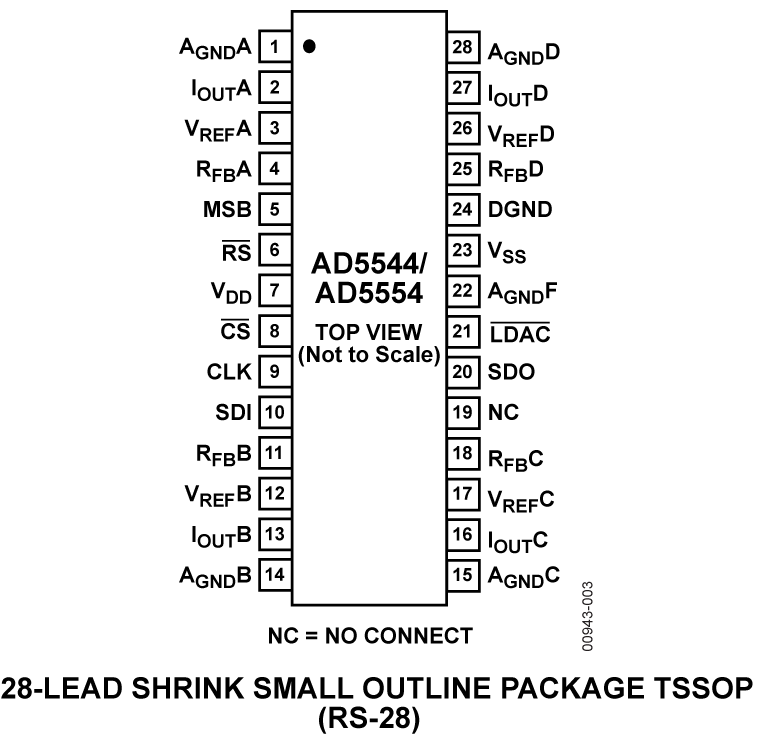

AD5544采用紧凑型28引脚SSOP和32引脚LFCSP封装。AD5554采用紧凑型28引脚SSOP封装

应用

自动测试设备
仪器仪表
数字控制校准
