特性

• 单极性或双极性输出电压范围
  • 单极性：0至+2 x V_REF (单电源或双电源)
  • 双极性：-2 x V_REF至+2 x V_REF (双电源)
• 保证INL ≤ 1 LSB (最大)
• 保证单调：DNL ≤ 1 LSB (最大)
• 10µs的0.5 LSB建立时间
• 2.8µA的低关断电流
• 快速的10MHz SPI/QSPI/MICROWIRE兼容串行接口
• 上电复位时设置DAC输出为0V
• 用于直接光电耦合器接口的施密特触发器输入
• 串行数据输出允许器件采用菊花链结构
• 28引脚SSOP (8mm x 10mm)封装

产品详情和应用

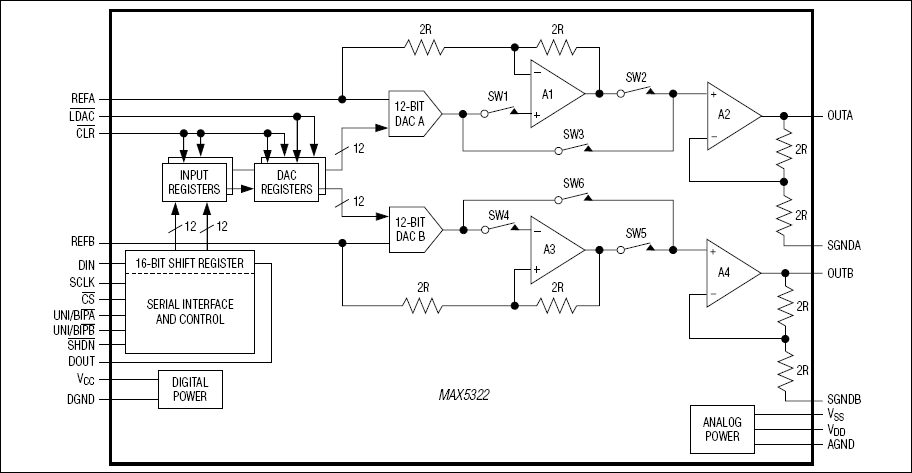

MAX5322 12位串行接口双数模转换器(DAC)采用±12V至±15V模拟电源电压供电，可提供双极性±5V至±10V输出，或者采用12V至15V模拟电源电压输出单极性的5V至10V电压。

MAX5322具有极佳的线性度，积分非线性度(INL)和微分非线性度(DNL)保证为±1 LSB (最大)。本器件的0.5 LSB建立时间只有10µs，还具有可以将电流消耗降至2.8µA的硬件关断功能。双极性模式的上电输出为中间值电压(0V)，单极性模式上电输出电压为0值(0V)。清空输入(/CLR)异步清除DAC寄存器并将输出设置为0V。装载DAC (/LDAC)输入可以对输出进行异步刷新。

本器件拥有一个快速的10MHz SPI™/QSPI™/MICROWIRE™兼容串行接口，工作在3V或5V的逻辑电平上。其它的特性还包括一个用于菊花链结构和回读功能的串行数据输出(DOUT)。MAX5322需要2V至5.25V的外部基准电压，采用28引脚的SSOP封装并工作在扩展温度范围内(-40°C至+85°C)。

应用

• 模拟I/O板
• 自动测试设备(ATE)
• 数据采集系统
• 工业自动化
• 工业过程控制
• 电机控制
