ADI亚德诺 AD5686R 产品介绍

2026-03-09 0次

特性

高相对精度(INL)：16位时最大±2 LSB
低漂移2.5 V基准电压源：2 ppm/°C（典型值）

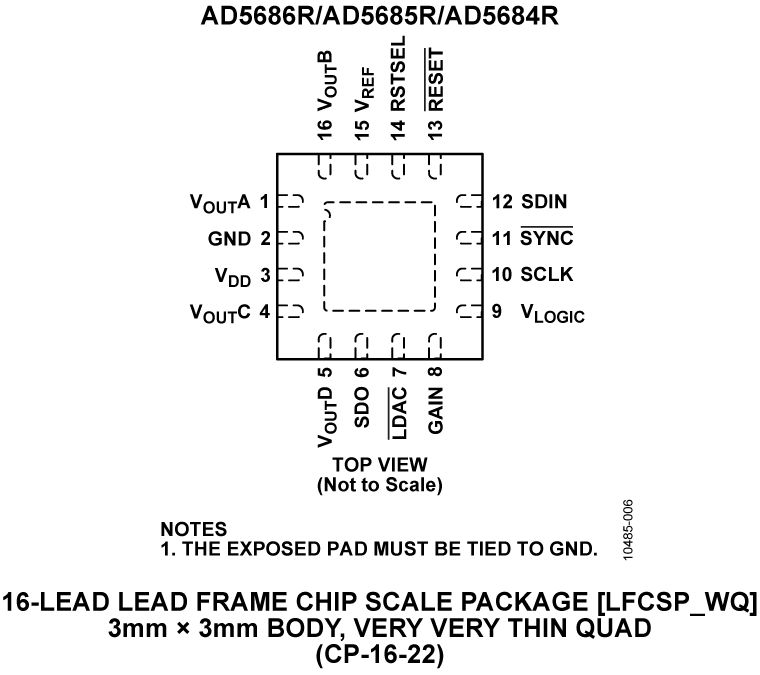

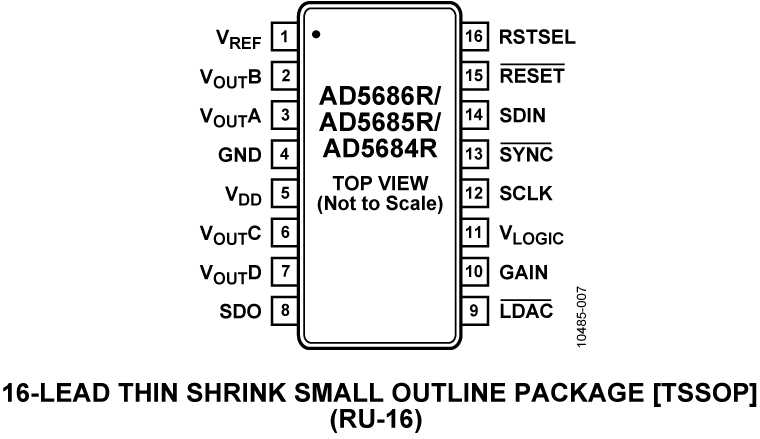

小型封装：3mm × 3mm 16引脚LFCSP或16引脚TSSOP
总不可调整误差(TUE)：
0.1% FSR（最大值）
失调误差：1.5 mV（最大值）
增益误差：0.1 % FSR（最大值）
欲了解更多特性，请参考数据手册

AD5686R-EP支持防务和航空航天应用（AQEC标准）

下载AD5686R-EP数据手册(pdf)
温度范围： -55℃至+125℃
受控制造基线
一个装配/测试厂
一个制造厂
增强型产品变更通知
认证数据可应要求提供
V62/14335 DSCC图纸号

产品详情和应用

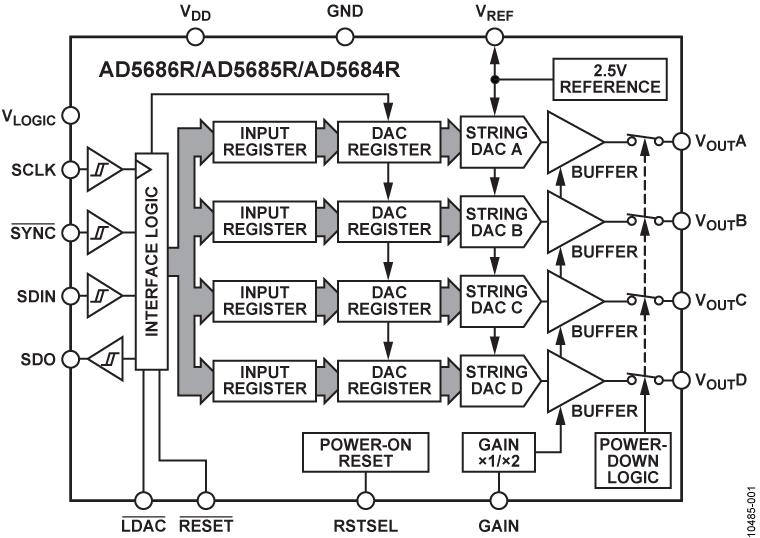

AD5686R nanoDAC+^™ 是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/˚C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm × 3mm LFCSP和TSSOP封装。

AD5686R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5686R采用多功能SPI接口，时钟速率高达50 MHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦

高相对精度：AD5686R（16位）：±2LSB INL（最大值）
低漂移片内基准电压源：温度漂移：2.5 V时2 ppm/°C。
小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用

光收发器
基站功率放大器
过程控制（PLC I/O卡）
工业自动化
数据采集系统
