特性

• 12位分辨率和单调性
• 用于散热管理的动态电源控制
• 电流和电压输出引脚可连接到一个引脚
• 输出电流范围：0mA–20mA、4mA–20mA或0mA–24mA±0.1% TUE（总非调整误差）（最大值）
• 电压输出范围（含20%超量程）：0-5V、0-10V、±5V、±10V±0.09% TUE（最大值）
• 用户可编程失调与增益
• 片内诊断
• 片内基准电压源：最大温漂±10 ppm/°C
• 温度范围：-40℃至+105℃

产品详情和应用

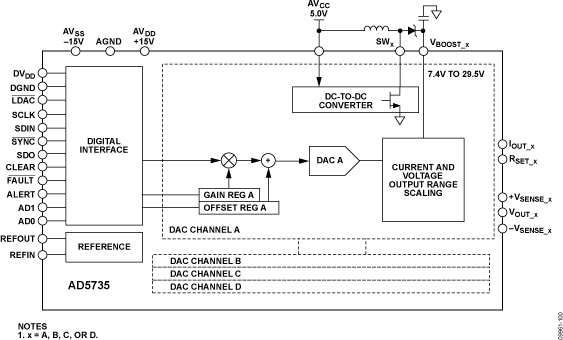

AD5735是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。

在电流模式，借助针对减少片内功耗而优化的DC/DC升压转换器，片内动态电源控制功能可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。

该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该串行接口还提供可选的CRC-8分组错误校验功能，以及用于监控接口活动的看门狗定时器。
