ADI亚德诺 AD5428 产品介绍
2026-03-09
0次
特性
- 乘法带宽：10 MHz
- 积分非线性(INL)：±0.25 LSB（8位）

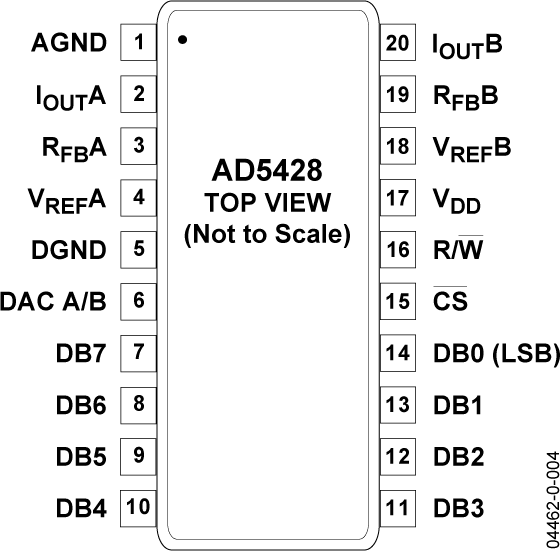

- 20引脚TSSOP封装
- 电源电压：2.5 V至5.5 V
- ±10 V基准电压输入
- 更新速率：21.3 MSPS
- 扩展温度范围：−40°C至+125°C
- 四象限乘法
- 上电复位
- 功耗：0.5 µA（典型值）
- 保证单调性
- 回读功能
- AD7528升级版(AD5428)，AD7547升级版(AD5447)
产品详情和应用

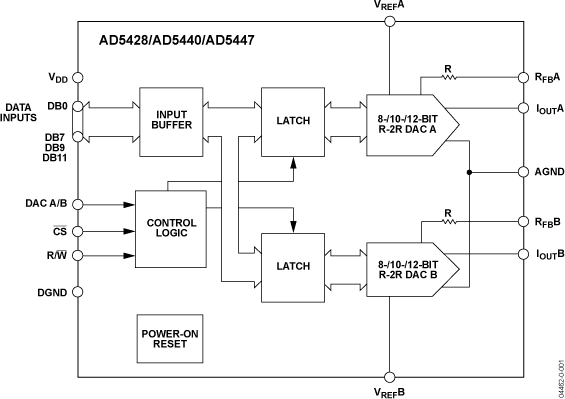

AD5428/AD5440/AD5447分别是双通道、CMOS、8/10/12位、电流输出数模转换器(DAC)。
这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。
利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以零填充，DAC输出处于零电平。
上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽高可达10 MHz。
满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流转电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。
AD5428采用20引脚小型TSSOP封装，AD5440/AD5447 DAC则采用24引脚小型TSSOP封装。
