特性

• 单极性或双极性输出电压范围
  • 单极性：0至(+2 x V_REF) (单或双电源)
  • 双极性：(-2 x V_REF)至(+2 x V_REF) (双电源)
• 保证≤ ±1 LSB (最大值)的INL
• 保证单调性：≤ ±1 LSB (最大值)的DNL
• 10µs建立时间至0.5 LSB
• 极低的3.5µA关断电流
• 10MHz、兼容SPI/QSPI/MICROWIRE的串行接口
• 上电复位设置DAC输出到0V
• 施密特触发器输入用于直接光电耦合器接口
• 串行数据输出允许器件级连
• 细小的16引脚SSOP封装

产品详情和应用

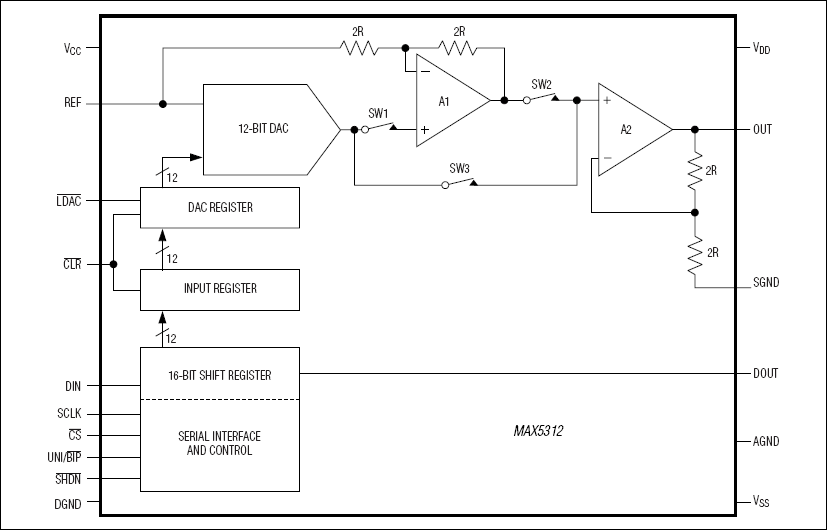

MAX5312为12位、串行、数模转换器(DAC)，在双电源电压为±12V至±15V时，提供双极性±5V至±10V输出，而在单电源电压为12V至15V时，提供单极性5V至10V输出。

MAX5312具有极佳的线性度，保证±1 LSB (最大值)的积分非线性(INL)和差分非线性(DNL)。该器件还具有10µs快速的建立时间至0.5 LSB，硬件关断特性将电流消耗降低至3.5µA。在上电时，双极性模式的输出为量程的中间值(0V)，而单极性模式的输出为零点(0V)。清零输入(/CLR)异步清除DAC寄存器，将输出设置到0V。DAC输出可由加载DAC输入(/LDAC)来更新。

该器件具有兼容10MHz SPI™/QSPI™/MICROWIRE™的串行接口，工作于3V或5V逻辑。其它特性还包括用于级连和回读功能的串行数据输出(DOUT)。MAX5312需要一个2V至5.25V的外部基准电压，采用16引脚SSOP封装，工作在-40°C至+85°C的扩展级温度范围内。

应用

• 模拟I/O板
• 自动测试设备(ATE)
• 数据采集系统
• 工业自动化
• 工业过程控制
• 电机控制
