ADI亚德诺_AD5064_产品介绍

ADI亚德诺 AD5064 产品介绍

2026-03-09 0次

特性

低功耗四通道12/14/16位DAC，±1 LSB INL
AD5666的引脚兼容、性能升级产品
独立和共用电压参考引脚选项
轨到轨工作
4.5 V至5.5 V电源供电
上电复位至零电平或中间电平
3种关断功能以及各通道独立关断功能
硬件LDAC和软件LDAC 覆盖功能
CLR功能，清零至可编程码
SDO菊花链选项

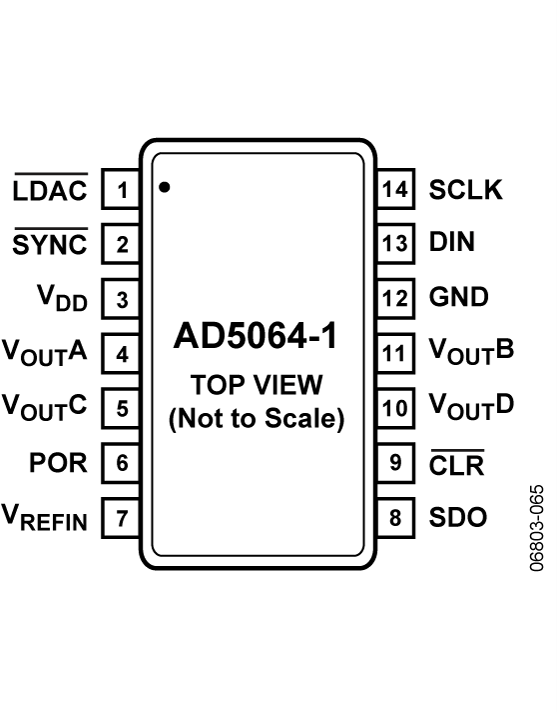

14/16引脚TSSOP封装
内部基准电压缓冲及内部输出放大器

产品详情和应用

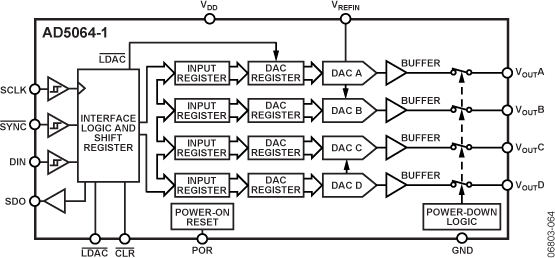

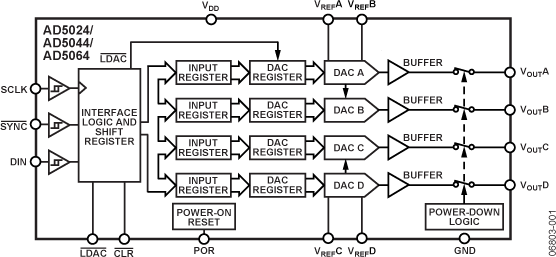

AD5024/AD5044/AD5064是低功耗、四通道、12/14/16位缓冲电压输出nanoDAC^®转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中AD5024/AD5044/AD5064具有独立参考引脚，AD5064-1具有共用参考引脚。AD5024/AD5044/AD5064/AD5064-1可以采用4.5 V至5.5 V单电源供电,此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI^™、MICROWIRE^™和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。AD5024/AD5044/AD5064/AD5064-1内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5024/AD5044/AD5064/AD5064-1具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品聚焦

四通道、14/16引脚TSSOP封装。
16位精度、1 LSB INL。
上电时毛刺非常低。
高速串行接口，时钟速率最高达50 MHz。
复位到已知输出电压（零电平或中间电平）。

应用

过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器
