特性

• 采用+5V单电源供电
• 缓冲电压输出
• 内部2.048V基准电压源(MAX531)
• 140µA电源电流(MAX538/MAX539)
• INL = ±1/2LSB（最大值）
• 整个温度范围内确保单调性
• 灵活的输出范围：
  • 0V至V_DD (MAX531/MAX539)
  • V_SS至V_DD (MAX531)
  • 0V至2.6V (MAX531/MAX538)
• 8引脚SO/DIP (MAX538/MAX539)
• 上电复位
• 用于菊花链连接的串行数据输出

产品详情和应用

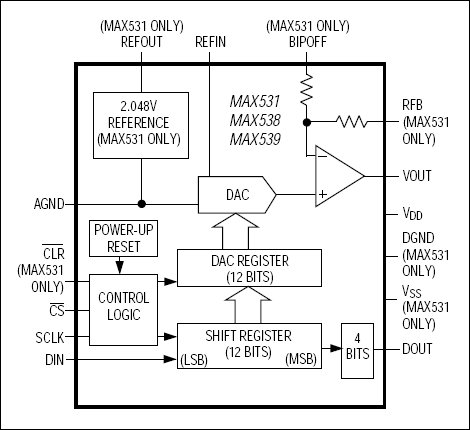

MAX531/MAX538/MAX539是低功耗、电压输出、12位数模转换器(DAC)，采用+5V单电源供电。MAX531还可采用±5V电源供电。MAX538/MAX539的电流消耗仅为140µA，MAX531（内置基准电压源）的电流消耗仅为260µA。MAX538/MAX539采用8引脚DIP和SO封装，而MAX531采用14引脚DIP和SO封装。所有器件均针对失调电压、增益和线性度进行了调整，因此无需进一步调整。

MAX538的缓冲器增益固定为+1，MAX539的缓冲器增益固定为+2。MAX531的内部运算放大器可配置为增益+1或+2，以及单极性或双极性输出电压。MAX531还可用作四象限乘法器，无需外部电阻或运算放大器。关于并行数据输入，请参见MAX530数据手册。

应用

• 电池供电/远端工业控制
• 电池供电测试仪表
• 数字增益与失调控制
• 通用产品
• 机器及运动控制设备
