特性

• 精准型全标度 DAC 在 25°C 时的输出电流：50μA ±3%
• 宽输出电压 DC 符合性：2V 至 10V
• 宽电源范围：3V ≤ V_CC ≤ 6.5V
• 停机模式中的电源电流：0.2μA
• 低电源电流：130μA

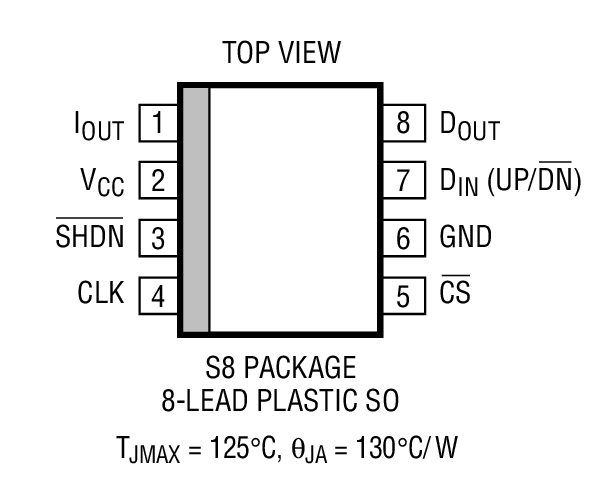

• 采用 8 引脚 SO 封装
• Triple Mode^™ 接口
  • 标准三线模式
  • 单线脉冲模式接口：仅限递增
  • 两线脉冲模式接口：递增 / 递减
• 在三线模式中具有 DAC 数值回读能力
• DAC 在中间标度上电
• DAC 内容在停机模式中保存



产品详情和应用

LTC^®1428-50 是一款具有一个 0μA 至 50μA 输出范围的微功率 8 位电流吸收输出 D/A 转换器 (DAC)。在 3.3V 或 5V 系统中，可给 DAC I_OUT 引脚施加 2V 至 10V 的偏置。电源电流仅为 130μA。停机模式把电源电流降低至 0.2μA。

LTC1428-50 通过采用三种接口模式之一与外部电路通信：标准三线串行模式或两种脉冲模式之一。一旦上电，内部计数器立即复位至 10000000B，DAC 输出采用中间标度，而且依据 CS 信号电平把芯片配置为三线或脉冲模式。

在三线模式中，系统 MPU 能够连续地与 LTC1428-50 进行 8 位数据的来回传输。在脉冲模式中，DAC 输出靠上的 6 个位针对“仅限递增”(单线接口) 或“递增 / 递减”(两线接口) 操作来设置，这取决于 D_IN 信号电平。在仅限递增的模式中，如果计数器增加至超出全标度，则计数器翻转并把 DAC 设定为零。在递增 / 递减模式中，计数器在全标度停止递增，在零标度停止递减，而且并不翻转。

LTC1428-50 采用 8 引脚 SO 封装。

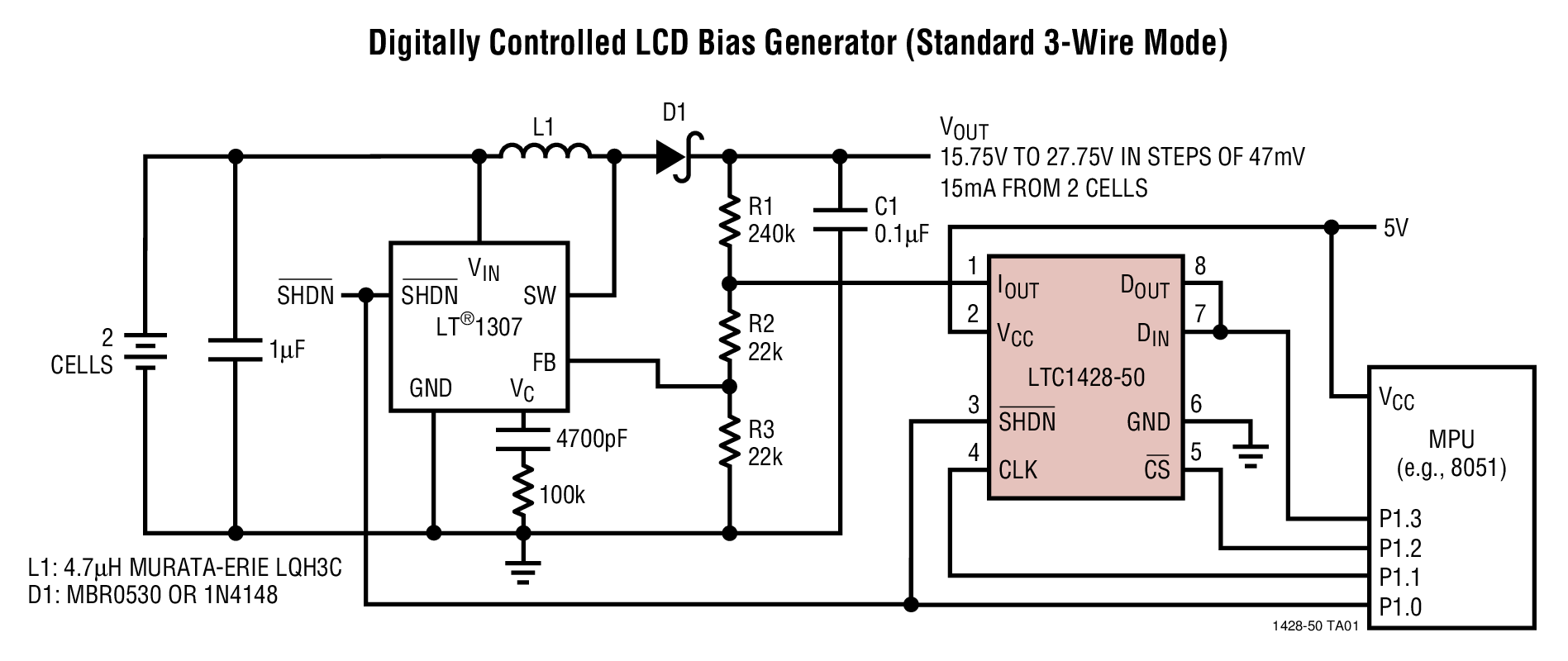

• LCD 对比度控制
• 背光灯亮度控制
• 电源电压调节
• 电池充电器电压 / 电流调节
• GaAs FET 偏置调节
• 微调电位器免除
